专利号: 2017103929901
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

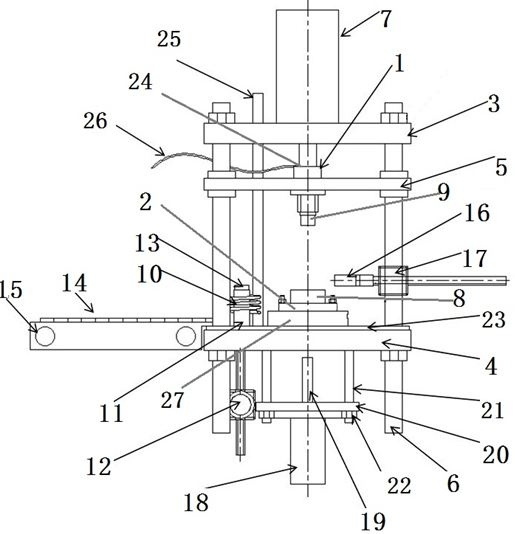

1.热机疲劳试验机,其特征在于:包括机架,机架上设置有用于安装模拟凸模的凸模安装座、用于安装模拟凹模的凹模安装座和用于驱动凹模安装座与凸模安装座产生相对运动以使模拟凸模和模拟凹模对坯料施压的驱动装置,所述试验机还包括用于对坯料加热的加热装置、用于向加热装置连续送料的供料装置、用于将加热后的坯料送入凸模和凹模之间和用于将受压完成的坯料从凸模和凹模之间卸下的上下料机构,所述加热装置为感应加热装置,感应加热装置包括设置在机架上的感应线圈及用于向感应线圈供电的电源,所述供料装置包括设置在感应线圈的轴向一侧的托料机构,所述托料机构包括用于将坯料沿感应线圈轴线方向穿过感应线圈的托料杆,所述托料杆沿轴向运动的过程中具有供坯料放到托料杆上的上料位和用于将坯料穿过感应线圈实现加热的加热位,所述供料装置还包括设置在机架上的供坯料成排放置以实现连续供料的输送带,所述托料杆处于上料位时具有与输送带的输送平面平齐的顶推端,托料杆的下侧设置有用于驱动托料杆上下移动穿过感应线圈的托料电机,且托料杆在托料电机的驱动下能够上升至托料杆的上端面高于模拟凹模上端面的位置,上料机构包括横置在机架上的机械手,以及驱动机械手伸缩的驱动电机,该机械手位于模拟凹模上端面的上方,与托料杆分别设置在模拟凹模的两侧,托料杆在托料电机的驱动下使常温待挤压坯料缓慢上升,并接受感应线圈的加热,使常温待挤压坯料逐渐变成预设温度的高温待挤压坯料,此时,托料杆已经上升到与机械手平齐的位置;机械手抓住高温待挤压坯料在驱动电机的驱动下到达模拟凹模的模腔正上方,机械手张开使高温待挤压坯料落入模拟凹模的模腔,在机械手运动的同时,托料杆下降至初始位置。

2.根据权利要求1所述的热机疲劳试验机,其特征在于:所述坯料为柱状结构,各个坯料的尺寸一致。

3.根据权利要求1所述的热机疲劳试验机,其特征在于:所述热机疲劳试验机还包括设置在机架上的用于检测凹模安装座和凸模安装座的相对距离的光栅尺。

4.根据权利要求1所述的热机疲劳试验机,其特征在于:所述凹模安装座通过工作台固定在机架上,所述工作台上设置有倒T形槽,倒T形槽内卡设将凹模安装座固定的螺栓。

5.根据权利要求1所述的热机疲劳试验机,其特征在于:所述热机疲劳试验机还包括用于将挤压后的坯料从模拟凹模中推出的顶料机构,所述顶料机构包括设置在凹模安装座的轴向一侧的顶料杆,凹模安装座上设置有供顶料杆导向穿过以将受压完成后的坯料顶出的导向孔。

6.根据权利要求1所述的热机疲劳试验机,其特征在于:所述热机疲劳试验机还包括检测系统,所述检测系统包括设置在凹模安装座和/或凸模安装座上的压力传感器。
