1.一种大颗粒碳掺杂四氧化三钴的制备方法，其特征在于，为以下步骤：

(1)将亚硝酸钠和分散剂加入水完全溶解得到亚硝酸钠溶液，将β‑萘酚加入乙酸溶解得到β‑萘酚‑乙酸溶液，将醋酸钴加水溶解得到醋酸钴溶液，然后将钛酸丁酯在搅拌状态下加入到醋酸钴溶液中，搅拌反应10‑30min得到反应浆料，然后在搅拌状态下，将亚硝酸钠溶液与β‑萘酚‑乙酸溶液一起加入到反应浆料中，恒温到温度为40‑60℃，搅拌反应60‑

120min，得到反应料；钛酸丁酯在搅拌状态下加入到醋酸钴溶液过程，酞酸丁酯的加入时间为30‑60min，均速加入，加入过程的搅拌速度为300‑500r/min,加入过程恒定温度为30‑50℃；亚硝酸钠、β‑萘酚、醋酸钴、钛酸丁酯的摩尔比为7.5‑9.5:7‑9:2:0.015‑0.03；亚硝酸钠溶液与β‑萘酚‑乙酸溶液一起加入到反应浆料时，加入时间为5‑10min,加入过程的搅拌速度为300‑500r/min，恒定温度为30‑50℃；

(2)将反应料过滤，得到的滤渣加入纯水洗涤，得到洗涤滤渣，将洗涤滤渣烘干，得到烘干滤渣；

(3)将烘干滤渣在氧气体积分数在5‑10％的气氛下煅烧，煅烧温度为650‑850℃，煅烧时间为60‑150min,得到煅烧料；

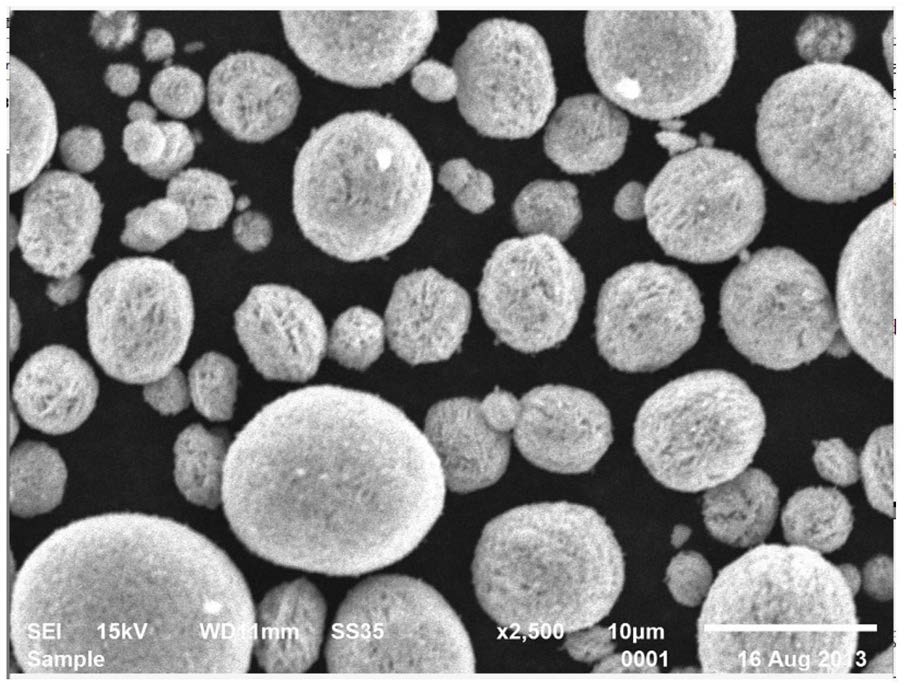

(4)将煅烧料经过气流粉碎后筛分，得到大颗粒碳掺杂四氧化三钴。

2.根据权利要求1所述的一种大颗粒碳掺杂四氧化三钴的制备方法，其特征在于：所述步骤(1)分散剂为十六烷基苯磺酸钠，亚硝酸钠溶液中亚硝酸钠的浓度为2‑3mol/L,分散剂浓度为0.1‑0.2mol/L,β‑萘酚‑乙酸溶液中β‑萘酚的浓度为0.5‑1.5mol/L,醋酸钴溶液的浓度为2‑3mol/L。

3.根据权利要求1所述的一种大颗粒碳掺杂四氧化三钴的制备方法，其特征在于：所述步骤(2)中滤渣加入纯水洗涤过程，洗涤至洗涤水的电导率≤150μS/cm后停止洗涤。

4.根据权利要求1所述的一种大颗粒碳掺杂四氧化三钴的制备方法，其特征在于：所述步骤(3)煅烧采用回转窑煅烧，回转窑与引风机连通，引风机引出的废气采用碱液吸收，煅烧过程维持回转窑内的湿度≤60％，煅烧料经过冷却后出料。

5.根据权利要求1所述的一种大颗粒碳掺杂四氧化三钴的制备方法，其特征在于：所述步骤(4)气流粉碎至物料粒径为5‑15μm。
