专利号: 2020103768738
申请人: 常州机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2025-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

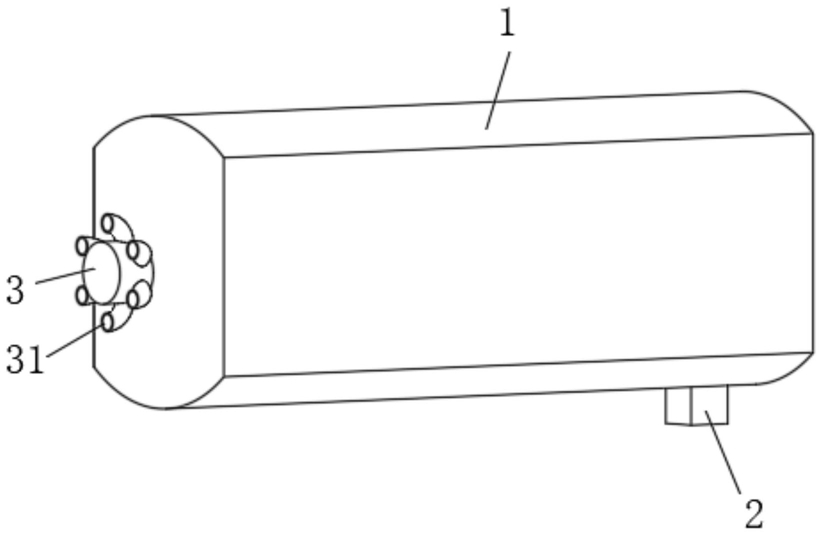

1.一种大型新能源机车风源装置,包括装置主体(1),其特征在于:所述装置主体(1)的左侧安装有风缸(3),所述装置主体(1)内部的右侧壁设有空气压缩机(7),所述空气压缩机(7)的左侧设有油气分离器(6),所述油气分离器(6)的左侧设有干燥室(5),所述干燥室(5)的左侧设有滤尘装置(11),所述滤尘装置(11)包括滤尘管道(112),所述滤尘管道(112)底端固定有支撑架(4),所述滤尘管道(112)中间设有滤筒(111),所述滤尘管道(112)和所述滤筒(111)通过法兰盘(113)连接;所述装置主体(1)底部的右侧设有吸气装置(2),空气压缩机(7)的进气口和所述吸气管道(24)的顶端连接,所述空气压缩机(7)和所述油气分离器(6)通过第一管道(8)连接,所述第一管道(8)的右端和所述空气压缩机(7)的出气口连接,所述第一管道(8)的左端贯穿所述油气分离器(6)并延伸至所述油气分离器(6)内部靠近底面的位置;所述干燥室(5)和所述油气分离器(6)通过第二管道(9)连接,所述第二管道(9)的右端和所述油气分离器(6)的出气口连接,所述第二管道(9)的左端贯穿所述干燥室(5)并延伸至所述干燥室(5)内部靠近底面的位置;所述干燥室(5)和滤尘装置(11)通过第三管道(10)连接,所述第三管道(10)的右端和所述干燥室(5)的出气口连接,所述第三管道(10)的左端和所述滤尘装置(11)的进气口连接。

2.如权利要求1所述的大型新能源机车风源装置,其特征在于:所述吸气装置(2)包括吸气管道(24),所述吸气管道(24)的底端设有电机(21),所述电机(21)的输出轴通过联轴器同轴连接有转轴(22),所述转轴(22)的圆周表面设有扇叶(23)。

3.如权利要求1或2所述的大型新能源机车风源装置,其特征在于:所述风缸(3)的圆周外壁设有若干根分源管道(31)。

4.如权利要求1或2所述的大型新能源机车风源装置,其特征在于:所述油气分离器(6)的内部设有若干块挡板(61),挡板(61)与油气分离器(6)侧壁的夹角为锐角,且挡板(61)之间交错设置。

5.如权利要求3所述的大型新能源机车风源装置,其特征在于:所述油气分离器(6)的内部设有若干块挡板(61),挡板(61)与油气分离器(6)侧壁的夹角为锐角,且挡板(61)之间交错设置。
