1.一种CuO纳米管的制备方法，其特征在于，在铜离子水溶液中逐滴加入吡咯水溶液中，搅拌一定时间，形成溶液A；将溶液A装入反应釜中进行水热反应，获得CuO纳米管前躯体；并将CuO纳米管前躯体在空气气氛下退火处理，获得CuO纳米管。

2.如权利要求1中所述的CuO纳米管的制备方法，其特征在于，所述空气气氛下退火的温度为200-400℃，退火时间为60-300min。

3.如权利要求1中所述的CuO纳米管的制备方法，其特征在于，所述铜离子水溶液中铜离子的浓度为2-8mmol/L；所述吡咯水溶液的浓度为0.05-0.2mol/L。

4.如权利要求1中所述的CuO纳米管的制备方法，其特征在于，所述水热反应的反应温度为120-200℃；反应时间为8-20小时。

5.如权利要求1中所述的CuO纳米管的制备方法，其特征在于，所述铜离子水溶液通过铜源溶于去离子水中，搅拌一定时间获得，所述铜源为醋酸铜、硫酸铜、硝酸铜或氯化铜的一种或几种的混合物。

6.如权利要求5中所述的CuO纳米管的制备方法，其特征在于，所述搅拌一定时间为10-

60分钟。

7.如权利要求1中所述的CuO纳米管的制备方法，其特征在于，吡咯水溶液为将吡咯溶于去离子水中，搅拌10-60分钟。

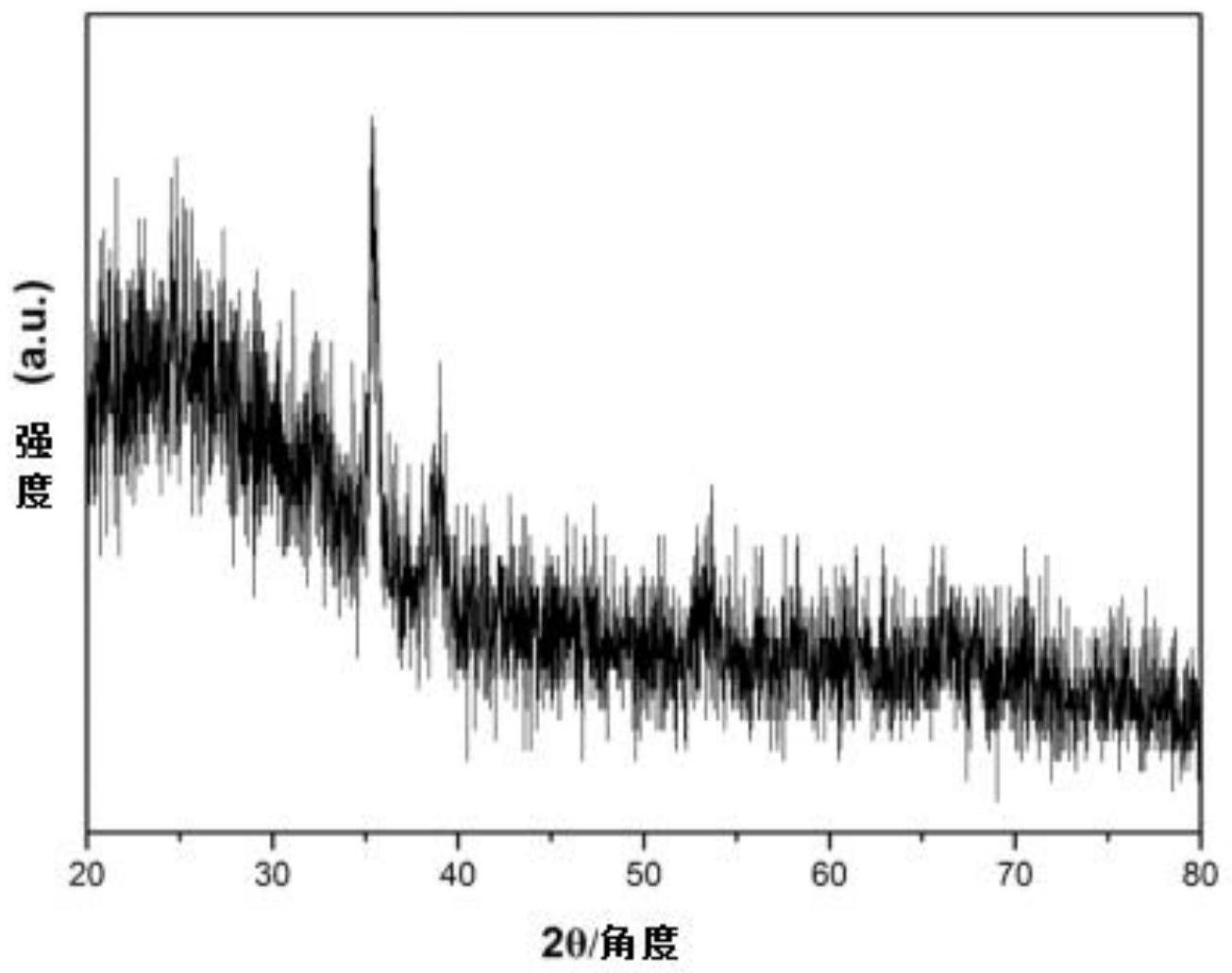

8.一种CuO纳米管，其特征在于：所述CuO纳米管由权利要求1-7任一项的制备方法制备而得，所述CuO纳米管的直径分布为50nm-1μm。
