1.一种Cu2O@SnS2片状空心管的制备方法，其特征在于，包括以下步骤：步骤一，将铜源溶于去离子水中，搅拌一定时间，形成溶液A；

步骤二，将吡咯溶于去离子水中，搅拌一定时间，形成溶液B；

步骤三，在所述溶液A中逐滴滴加溶液B，搅拌一定时间，形成溶液C，并将溶液C装入反应釜中，放入恒温干燥箱中，一定温度下反应数小时；

步骤四，让反应釜自然冷却至室温，离心，乙醇与去离子水分别洗涤多次，干燥，得到Cu2O@py纳米线；

步骤五，将一定量的四氯化锡、硫代乙酰胺和Cu2O@py纳米线溶于乙醇和醋酸溶液中，搅拌一定时间，形成溶液D，并将溶液D装入反应釜中，放入恒温干燥箱中，一定温度下反应；

步骤六，让反应釜自然冷却至室温，离心，乙醇与去离子水分别洗涤多次，干燥，得到Cu2O@SnS2片状空心管。

2.如权利要求1所述的Cu2O@SnS2片状空心管的制备方法，其特征在于：步骤一所述铜源为醋酸铜、硫酸铜、硝酸铜或氯化铜的一种或几种的混合物；所述步骤一中的搅拌的一定时间为10-60分钟；溶液A的浓度为2-8mmol/L。

3.如权利要求1所述的Cu2O@SnS2片状空心管的制备方法，其特征在于：步骤二的搅拌的一定时间为10-60分钟；溶液B的浓度为0.05-0.2mol/L。

4.如权利要求1所述的Cu2O@SnS2片状空心管的制备方法，其特征在于：步骤三的搅拌的一定时间为10-60分钟，反应温度为120-200℃，反应时间为8-20小时。

5.如权利要求1所述的Cu2O@SnS2片状空心管的制备方法，其特征在于：所述步骤五中的四氯化锡与硫代乙酰胺的摩尔比为1:2；Cu2O@py纳米线的量为0.05-0.5g；乙醇与醋酸的体积比为25:1-20:1。

6.如权利要求1所述的Cu2O@SnS2片状空心管的制备方法，其特征在于：所述步骤五中的搅拌一定时间为10-60min；一定温度为100-200℃；反应的时间为8-20h。

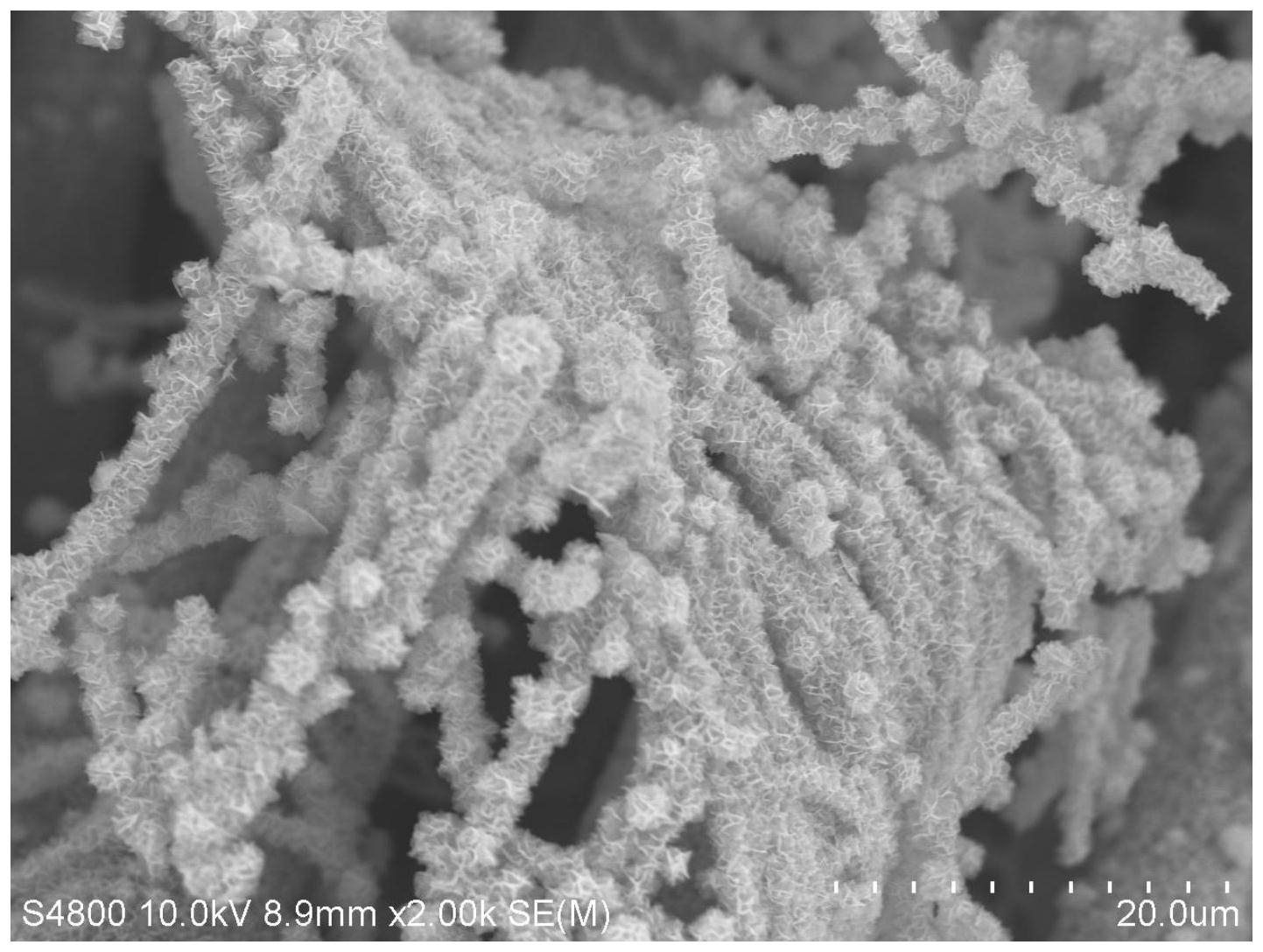

7.一种Cu2O@SnS2片状空心管，其特征在于，由权利要求1-6任一项的制备方法制备而得，Cu2O@SnS2片状空心管由片状结构的SnS2包覆于管状的Cu2O外壁周围，片状结构的SnS2的尺寸为50nm-1μm。
