1.一种Pt‑Au碳基原位还原复合材料的制备方法，其特征在于，

（1）制备多孔活性炭：将湿茶渣在60‑105℃烘15‑24h，得到初步干燥后的茶渣，称取2g‑

6g茶渣，加入40mL蒸馏水混合均匀，放入高压釜中，在180‑220℃水热炭化3‑10h，自然冷却后，取出样品在60‑105℃烘干；按一定的比例混合氢氧化钾和样品，加入少量的去离子水溶解，再加入2‑5mL无水乙醇，在60‑120℃烘干，得到干燥的样品，将干燥的样品放入管式炉中，在氩气保护下，快速升温至500‑700℃，恒温3‑5h，得到的样品先用HCl清洗，再用去离子水冲洗到pH6‑7，最后在60‑105℃烘干，最后密封保存；

（2）合成纳米金（AuNPs）：将柠檬酸三钠加入蒸馏水中，再加入HAuCl4，在冰水浴中边搅拌边加入NaBH4至溶液的颜色由橙红变为酒红，置于锥形瓶备用；

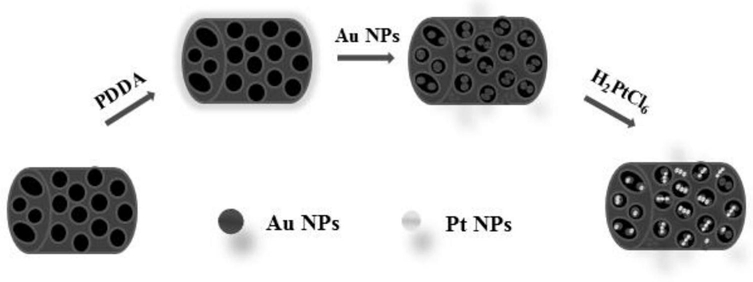

（3）制备Pt‑Au碳基复合材料：称取一定量的活性炭，加蒸馏水，充分混匀，加PDDA，超声，离心，取出上清液，向沉淀中加纳米金，超声，静置，离心，取出上清液，向沉淀中加纯水，超声分散，加入H2PtCl6，静置后，缓慢加入NaBH4，反应后测试pH，并将pH调至pH5‑6。

2.如权利要求1所述的一种Pt‑Au碳基原位还原复合材料的制备方法，其特征在于，合成纳米金的方法为：将0.005‑0.01g柠檬酸三钠加入100mL蒸馏水中，再加入1‑1.5mL HAuCl4，在冰水浴中边搅拌边加入2.5mL 0.1M NaBH4至溶液的颜色由橙红变为酒红，置于锥形瓶备用。

3.如权利要求1所述的一种Pt‑Au碳基原位还原复合材料的制备方法，其特征在于，所述PDDA的浓度为10%。

4.如权利要求1所述的一种Pt‑Au碳基原位还原复合材料的制备方法，其特征在于，所述NaBH4的制备方法为：0.0166g溶于1mL冰水，现配现用。

5.如权利要求1所述的一种Pt‑Au碳基原位还原复合材料的制备方法，其特征在于，所述氢氧化钾和样品的比例是4:1。
