1.一种电催化氮还原催化剂的方法，其特征在于，所述电催化氮还原催化剂的方法包括：选用对氮气具有良好吸附作用的元素Sb、Bi、Co及Cd，同时借助碲化物吸附氢的特性，第一次将碲化物引入电催化氮还原，并在一系列电压下进行产氨。

2.如权利要求1所述的电催化氮还原催化剂的方法，其特征在于，碲化物包括：Sb2Te3、Bi3Te4、CoTe及CdTe2。

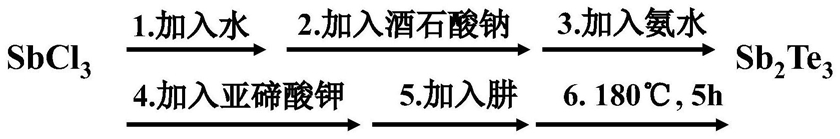

3.如权利要求2所述的电催化氮还原催化剂的方法，其特征在于，Sb2Te3的合成方法包括：采用4mg SbCl3溶于7.5mL水中，后依次加入25mg酒石酸钠，25mL氨水，22mg亚碲酸钾，

10mL肼搅拌5min后装入反应釜于180℃下反应5h。

4.如权利要求3所述的电催化氮还原催化剂的方法，其特征在于，Sb2Te3为六边纳米片。

5.如权利要求2所述的电催化氮还原催化剂的方法，其特征在于，Bi3Te4合成方法包括：

0.243g Bi(NO3)3·5H2O溶于25mL去离子水中；搅拌一小时后，加入0.126g K2TeO3，再继续搅拌10分钟；再加入0.5g抗坏血酸，0.5g聚乙烯吡咯烷酮，和15mL乙二醇；将获得的均匀分散的悬浊液放入反应釜中200℃下维持24h后取出离心，水乙醇洗涤真空干燥。

6.如权利要求5所述的电催化氮还原催化剂的方法，其特征在于，Bi3Te4为纳米针状。

7.如权利要求2所述的电催化氮还原催化剂的方法，其特征在于，CoTe2合成方法包括：

0.15g Co(NO3)2·6H2O溶于15mL去离子水中；搅拌一小时后，加入0.126g K2TeO3，再继续搅拌10分钟；再加入1g抗坏血酸，和15mL乙二醇。将获得的均匀分散的悬浊液放入反应釜中

200℃下维持12h，后取出离心，水乙醇洗涤真空干燥。

8.如权利要求7所述的电催化氮还原催化剂的方法，其特征在于，CoTe2为梭形纳米棒。

9.如权利要求2所述的电催化氮还原催化剂的方法，其特征在于，CdTe合成方法包括：

0.159g Cd(NO3)3·5H2O搅拌一小时后，加入0.126g K2TeO3，再继续搅拌10分钟；再加入0.5g抗坏血酸，0.5g聚乙烯吡咯烷酮，和15mL乙二醇；将获得的均匀分散的溶液放入反应釜中

200℃下维持24h；取出离心，水乙醇洗涤真空干燥；

CdTe为纳米棒。

10.如权利要求1所述的电催化氮还原催化剂的方法，其特征在于，Sb合成方法包括：将

20mg Sb放入研钵研磨成粉，放入异丙醇中在氩气气氛中超声8小时后离心，用乙醇洗涤三次，60℃过夜干燥；

Sb为纳米片。
