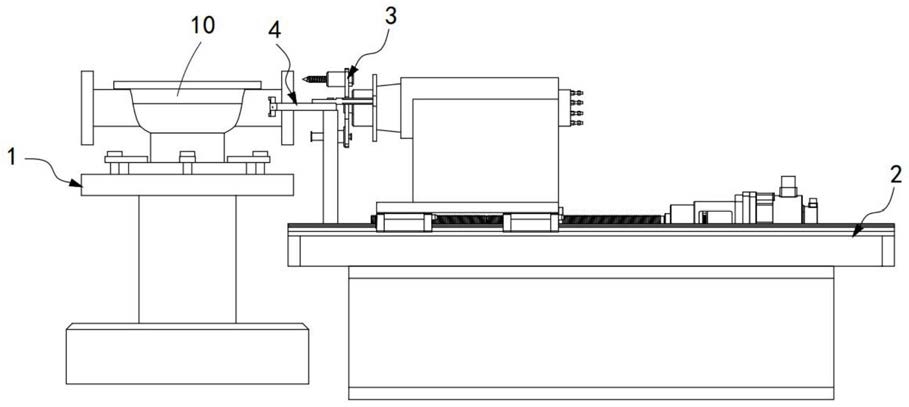

1.一种阀门阀体超精加工设备,包括夹紧工装(1),所述夹紧工装(1)用于夹紧安装阀体(10),该阀体(10)包括主体(101)与垂直该主体(101)设置的接口端(102),该接口端(102)对称设置于所述主体(101)的两侧,所述主体(101)的两端分别为第一开口端(103)与第二开口端(104),所述第二开口端(104)与所述夹紧工装(1)抵靠,其特征在于,还包括:加工平台(2),所述加工平台(2)邻设于所述夹紧工装(1),其水平设置;
钻孔机构(3),所述钻孔机构(3)滑动安装于所述加工平台(2)上,其对所述接口端(102)进行钻孔加工处理;以及抱紧机构(4),所述抱紧机构(4)安装于所述加工平台(2)上,其位于所述夹紧工装(1)与钻孔机构(3)之间,所述钻孔机构(3)向所述阀体(10)移动时,驱动所述抱紧机构(4)抱紧待钻孔加工的所述接口端(102)。
2.根据权利要求1所述的一种阀门阀体超精加工设备,其特征在于,所述夹紧工装(1)包括:转台(11),所述转台(11)上端面的中心位置处向内凹陷设置有安装槽(111);
电动夹紧组件(12),所述电动夹紧组件(12)安装于所述安装槽(111)内,其穿入所述主体(101)内,且其张开对所述主体(101)进行夹紧固定;以及锁块(13),若干的所述锁块(13)均安装于所述转台(11)上,其沿所述转台(11)的旋转轴圆周等距设置于所述电动夹紧组件(12)的周围,其将所述主体(101)锁定于所述转台(11)上。
3.根据权利要求2所述的一种阀门阀体超精加工设备,其特征在于,所述电动夹紧组件(12)为电动三爪卡盘。
4.根据权利要求1所述的一种阀门阀体超精加工设备,其特征在于,所述钻孔机构(3)包括:滑动板(31),所述滑动板(31)滑动安装于所述加工平台(2)上;
滑动驱动组件(32),所述滑动驱动组件(32)驱动所述滑动板(31)朝向所述夹紧工装(1)往复滑动设置;
电主轴(33),所述电主轴(33)安装于所述滑动板(31)上,其朝向所述夹紧工装(1)设置,且其随所述滑动板(31)同步滑动;以及钻孔组件(34),所述钻孔组件(34)安装于所述电主轴(33)朝向所述夹紧工装(1)的端部,其由所述电主轴(33)驱动沿该电主轴(33)的轴向旋转设置。
5.根据权利要求4所述的一种阀门阀体超精加工设备,其特征在于,滑动驱动组件(32)包括:滑轨副(321),所述滑轨副(321)平行安装于所述加工平台(2)上,所述滑动板(31)沿所述滑轨副(321)滑动;
丝杆螺母(322),所述丝杆螺母(322)固定安装于所述滑动板(31)上,其位于所述滑动板(31)的下部;
丝杆(323),所述丝杆(323)平行所述滑轨副(321)设置,其与所述丝杆螺母(322)配合设置;以及驱动电机(324),所述驱动电机(324)带动所述丝杆(323)旋转设置。
6.根据权利要求4所述的一种阀门阀体超精加工设备,其特征在于,所述钻孔组件(34)包括:转盘(341),所述转盘(341)由所述电主轴(33)驱动绕该电主轴(33)的轴向旋转设置;
钻头(342),所述钻头(342)安装于所述转盘(341)上,其由电机(344)驱动旋转;以及平衡轴单元(343),所述平衡轴单元(343)相对于所述钻头(342)对称安装于所述转盘(341)的另一侧,所述钻头(342)工作时,其与所述接口端(102)抵触设置。
7.根据权利要求6所述的一种阀门阀体超精加工设备,其特征在于,所述平衡轴单元(343)包括:轴套(3431),所述轴套(3431)垂直安装于所述转盘(341)上;
平衡轴(3432),所述平衡轴(3432)插设于所述轴套(3431)内;以及弹簧(3433),所述弹簧(3433)安装于所述轴套(3431)内,其两端弹性抵触安装于说是平衡轴(3432)与所述轴套(3431)之间。
8.根据权利要求1所述的一种阀门阀体超精加工设备,其特征在于,所述抱紧机构(4)包括:抱紧爪组(41),所述抱紧爪组(41)对称设置有两组,其安装于所述加工平台(2)上,且其设置于所述钻孔机构(3)滑动路径的两侧;
旋转驱动组件(42),所述旋转驱动组件(42)分别安装于所述抱紧爪组(41)上及所述钻孔机构(3)上,所述钻孔机构(3)朝向所述夹紧工装(1)滑动时,其驱动所述抱紧爪组(41)旋转,抱紧待加工的所述接口端(102)。
9.根据权利要求8所述的一种阀门阀体超精加工设备,其特征在于,所述抱紧爪组(41)包括:立柱(411),所述立柱(411)竖直安装于所述加工平台(2)上;
抱紧爪(412),所述抱紧爪(412)转动安装于所述立柱(411)的顶部,其为L形设置,且其与所述接口端(102)抱紧的端部设置有避让所述钻孔机构(3)钻孔工作的U型避让叉(413);
弹性板(414),所述弹性板(414)铰接于所述抱紧爪(412)与所述接口端(102)抱紧的端部上,其与所述抱紧爪(412)之间设置有复位弹簧件(415)。
10.根据权利要求9所述的一种阀门阀体超精加工设备,其特征在于,所述旋转驱动组件(42)包括:旋转齿轮(421),所述旋转齿轮(421)套设于所述立柱(411)上,其与所述抱紧爪(412)固定连接;以及驱动齿条(422),所述驱动齿条(422)安装于所述钻孔机构(3)上,其随所述钻孔机构(3)滑动,且其与所述旋转齿轮(421)配合,驱动所述抱紧爪(412)旋转摆动。
