专利号: 2020102411742
申请人: 浙江广厦建设职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-05-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

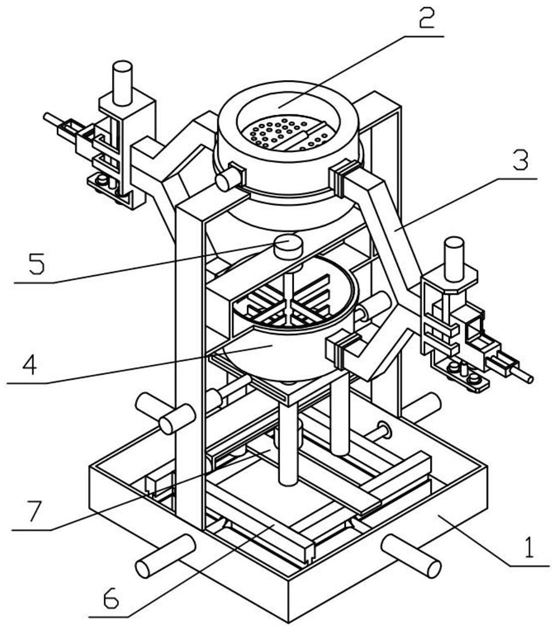

1.一种建筑垃圾制造混凝土石砖装置,包括装置支架(1)、筛分机构(2)、控量机构(3)、混合支架(4)、混合机构(5)、成型机构(6)和抚平机构(7),其特征在于:所述装置支架(1)的上端固定连接有筛分机构(2),筛分机构(2)的两侧均连接有控量机构(3),控量机构(3)的下端均连接在混合支架(4)上,混合机构(5)固定连接在装置支架(1)上,混合机构(5)的下端插入混合支架(4)内,成型机构(6)固定连接在装置支架(1)上,成型机构(6)设置在混合支架(4)的下端,抚平机构(7)固定连接在装置支架(1)上,抚平机构(7)位于成型机构(6)的上侧。

2.根据权利要求1所述的一种建筑垃圾制造混凝土石砖装置,其特征在于:所述装置支架(1)包括成型腔架(101)、支撑板(102)、连接架Ⅰ(103)、连接架Ⅱ(104)和连接架Ⅲ(105),成型腔架(101)的两侧均固定连接有支撑板(102),两个支撑板(102)的上端之间固定连接有连接架Ⅰ(103),两个支撑板(102)的中部之间固定连接有连接架Ⅱ(104),两个支撑板(102)的下端之间固定连接有连接架Ⅲ(105)。

3.根据权利要求2所述的一种建筑垃圾制造混凝土石砖装置,其特征在于:所述筛分机构(2)包括摆动腔体(201)、摆动电机(202)、摆动筛板(203)、出料口Ⅰ(204)、倾斜板(205)和出料口Ⅱ(206),摆动腔体(201)固定连接在连接架Ⅰ(103)上,摆动腔体(201)上固定连接有摆动电机(202),摆动电机(202)的输出轴上固定连接有摆动筛板(203),摆动筛板(203)间隙配合在摆动腔体(201)内,摆动筛板(203)上设置有多个筛分孔,摆动腔体(201)内侧的下端固定连接有倾斜板(205),摆动腔体(201)上端的右侧设置有出料口Ⅰ(204),摆动腔体(201)下端的左侧设置有出料口Ⅱ(206)。

4.根据权利要求3所述的一种建筑垃圾制造混凝土石砖装置,其特征在于:所述控量机构(3)包括倾斜管道(301)、连接架Ⅳ(302)、伸缩机构Ⅰ(303)、出料管道Ⅰ(304)、入料管道(305)、伸缩机构Ⅱ(306)、滑动柱(307)、称量板(308)、伸缩机构Ⅲ(309)、传感器(3010)、阻挡板(3011)、过料孔(3012)和推料板(3013),倾斜管道(301)设置有两个,两个倾斜管道(301)的中部均固定连接在连接架Ⅳ(302)上,连接架Ⅳ(302)的上端固定连接有伸缩机构Ⅰ(303),伸缩机构Ⅰ(303)的伸缩端上固定连接有阻挡板(3011),阻挡板(3011)上设置有过料孔(3012),连接架Ⅳ(302)上固定连接有出料管道Ⅰ(304)和入料管道(305),出料管道Ⅰ(304)和位于上侧倾斜管道(301)连通,入料管道(305)和位于下侧倾斜管道(301)连通,出料管道Ⅰ(304)和入料管道(305)连通,入料管道(305)上固定连接有伸缩机构Ⅱ(306),入料管道(305)内滑动连接有滑动柱(307),滑动柱(307)上固定连接有称量板(308),称量板(308)滑动连接在入料管道(305)内,伸缩机构Ⅲ(309)的伸缩端滑动连接在滑动柱(307)上,伸缩机构Ⅲ(309)的伸缩端和称量板(308)之间固定连接有压缩弹簧,伸缩机构Ⅲ(309)固定连接在连接架Ⅳ(302)的下端,连接架Ⅳ(302)的下端固定连接有两个传感器(3010),其中一个传感器(3010)位于阻挡板(3011)的下端,另一个传感器(3010)位于滑动柱(307)的下端,伸缩机构Ⅱ(306)的伸缩端上固定连接有推料板(3013),推料板(3013)滑动连接在入料管道(305)内。

5.根据权利要求4所述的一种建筑垃圾制造混凝土石砖装置,其特征在于:所述混合支架(4)包括混合腔体(401)、出料管道Ⅱ(402)、闭合腔(403)、伸缩机构Ⅳ(404)和闭合板(405),混合腔体(401)固定连接在连接架Ⅱ(104)上,混合腔体(401)的下端固定连接有多个出料管道Ⅱ(402),多个出料管道Ⅱ(402)均和混合腔体(401)连通,混合腔体(401)的下端设置有闭合腔(403),闭合腔(403)内滑动连接有闭合板(405),闭合板(405)固定连接在伸缩机构Ⅳ(404)的伸缩端上,伸缩机构Ⅳ(404)固定连接在支撑板(102)上。

6.根据权利要求5所述的一种建筑垃圾制造混凝土石砖装置,其特征在于:所述混合机构(5)包括混合电机(501)和搅拌板(502),混合电机(501)固定连接在连接架Ⅱ(104)上,混合电机(501)的输出轴上固定连接有多个搅拌板(502),多个搅拌板(502)均位于混合腔体(401)内。

7.根据权利要求6所述的一种建筑垃圾制造混凝土石砖装置,其特征在于:所述成型机构(6)包括伸缩机构Ⅴ(601)、成型侧板(602)、梯形滑槽Ⅰ(603)和梯形滑槽Ⅱ(604),伸缩机构Ⅴ(601)设置有四个,四个伸缩机构Ⅴ(601)的伸缩端上均固定有三角滑块Ⅰ,成型侧板(602)设置有四个,四个成型侧板(602)均滑动连接在成型腔架(101)内,四个成型侧板(602)的两侧分别设置有梯形滑槽Ⅰ(603)和梯形滑槽Ⅱ(604),三角滑块Ⅰ滑动连接在梯形滑槽Ⅰ(603)内,成型侧板(602)的一侧固定连接有三角滑块Ⅱ,三角滑块Ⅱ滑动连接在对应的梯形滑槽Ⅱ(604)内。

8.根据权利要求7所述的一种建筑垃圾制造混凝土石砖装置,其特征在于:所述抚平机构(7)包括伸缩机构Ⅵ(701)、横移架(702)、横移电机(703)、转动电机(704)和抚平板(705),伸缩机构Ⅵ(701)固定连接在连接架Ⅲ(105)上,伸缩机构Ⅵ(701)的伸缩端上固定连接有横移架(702),横移架(702)上固定连接有横移电机(703),横移电机(703)的输出轴上通过螺纹连接有转动电机(704),转动电机(704)滑动连接在横移架(702)上,转动电机(704)的输出轴上固定连接有抚平板(705)。
