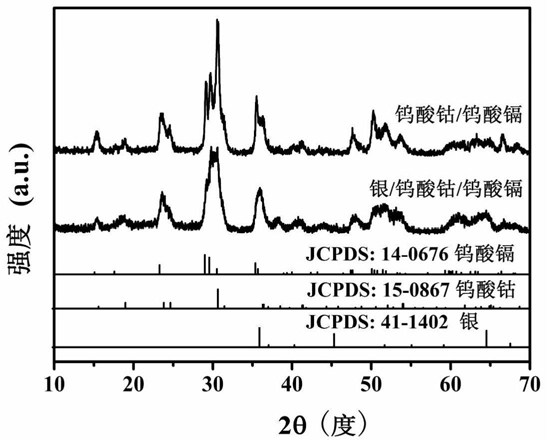

1.一种银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料，其特征在于，该光催化材料微观形貌是在钨酸钴/钨酸镉纳米纤维表面负载有银颗粒；

所述钨酸钴/钨酸镉纳米纤维是由偏钨酸铵、乙酸镉、硝酸钴和聚乙烯吡咯烷酮为反应原料配制可纺性前驱体溶胶，经静电纺丝和煅烧后制得；所述银颗粒是由硝酸银为反应原料经银镜反应沉积在所述钨酸钴/钨酸镉纳米纤维上，从而形成银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料。

2.根据权利要求1所述的银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料，其特征在于，所述钨酸钴/钨酸镉纳米纤维的直径为100‑400 nm，长度为5‑20 μm，银颗粒为直径10‑

20 nm的球形颗粒。

3.根据权利要求1所述的银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料，其特征在于，所述可纺性前驱体溶胶中Cd和Co的摩尔比为1:(1‑4)。

4.权利要求1所述的银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料的制备方法，包括步骤如下：以偏钨酸铵、乙酸镉、硝酸钴和聚乙烯吡咯烷酮为反应原料配制可纺性前驱体溶胶，经静电纺丝和煅烧制得钨酸钴/钨酸镉纳米纤维；以硝酸银为反应原料经银镜反应沉积银颗粒在所述钨酸钴/钨酸镉纳米纤维上，从而形成银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料。

5.根据权利要求4所述的银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料的制备方法，其特征在于，所述可纺性前驱体溶胶中Cd和Co的摩尔比为1：(1‑4)；

乙酸镉、偏钨酸铵的摩尔比为1：（0.1667‑0.3333）；

可纺性前驱体溶胶的粘度为0.1‑1.0 Pa·S；

所述聚乙烯吡咯烷酮的重均分子量为4万‑300万。

6. 根据权利要求4所述的银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料的制备方法，其特征在于，静电纺丝的接收距离为10‑25 cm；喷出速率为1.5 mL/h，电压为20‑30 kV，温度为20‑25 ℃。

7. 根据权利要求4所述的银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料的制备方法，其特征在于，煅烧温度为500‑600 ℃。

8.根据权利要求4所述的银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料的制备方法，其特征在于，银镜反应过程中控制硝酸银的摩尔数与钨酸钴/钨酸镉纳米纤维的质量比例为（1‑4）：1；

银镜反应过程中控制水浴温度为40‑50 ℃，pH为9‑12，AgNO3浓度为0.01‑0.04 M, 葡萄糖溶液浓度为0.05‑0.2 M。

9.根据权利要求8所述的银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料的制备方法，其特征在于，银镜反应过程中将硝酸银溶液用氢氧化钠沉淀，然后再加入氨水溶解沉淀，得到的溶液为银氨溶液，再加入钨酸钴/钨酸镉纳米纤维并滴加葡萄糖溶液，得到银修饰钨酸钴/钨酸镉复合纳米纤维光催化材料。

10.权利要求1所述银修饰钨酸镉/钨酸钴复合纳米纤维光催化材料应用于环丙沙星的光催化氧化降解。

11.一种光催化降解环丙沙星的方法，其特征在于，采用权利要求1所述的银修饰钨酸镉/钨酸钴复合纳米纤维作为光催化材料。

12.根据权利要求11所述的光催化降解环丙沙星的方法，其特征在于，包括步骤如下：将银修饰钨酸镉/钨酸钴复合纳米纤维作为光催化材料加入到含有环丙沙星的溶液中，光照条件下进行降解。

13.根据权利要求12所述的光催化降解环丙沙星的方法，其特征在于，光照条件下同时搅拌进行光催化降解。
