专利号: 2020101782285
申请人: 新昌县集禾汇线束有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-02-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

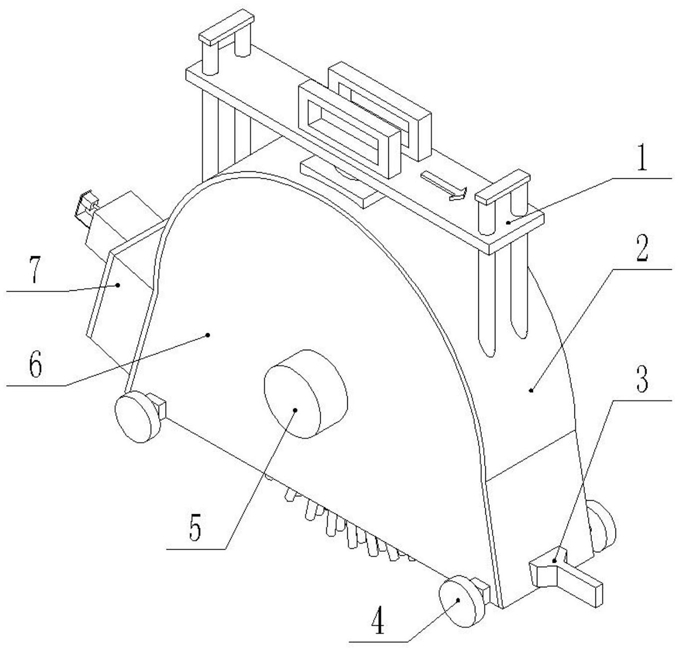

1.一种建筑用瓷砖缝隙自动清灰装置,包括手持装置、上盖板、指引支架、前进装置、第一电动机、左盖板、吸尘装置、右盖板、控制器、转动盘和粉尘刷,其特征在于:所述手持装置安装在上盖板的正上方,所述上盖板连接左盖板和右盖板,所述指引支架安装在上盖板的前方,所述前进装置安装在左盖板和右盖板的下方,所述第一电动机安装在左盖板上,所述左盖板固定在上盖板的左侧,所述吸尘装置安装在上盖板下后方,所述右盖板与上盖板相固定,所述控制器安装在右盖板上,所述转动盘与第一电动机的主轴相连接,所述粉尘刷安装在转动盘上;所述手持装置包括限位板、第一支架、第二支架、方向标、第三支架、压力传感器和手持支架,所述限位板安装在第一支架的上方,所述第一支架安装在第二支架内,所述第二支架安装在压力传感器的正上方,所述方向标固定在第二支架的正上方,所述第三支架安装在压力传感器下方,其与上盖板相固定,所述压力传感器连接第二支架和第三支架,所述手持支架固定在第二支架的正上方;

所述吸尘装置过滤网、第二电动机、第五支架、风扇叶片、粉尘盖板和粉尘盒,所述过滤网安装在粉尘盖板上,所述第二电动机固定在第五支架下方,所述第五支架安装在粉尘盖板的上方,所述风扇叶片安装在第二电动机的主轴上,所述粉尘盖板安装在粉尘盒上,所述粉尘盒与上盖板相固定;使用本装置时,根据方向标的指示方向,通过指引支架完成装置在瓷砖缝隙上的对齐过程,然后通过手持支架将装置紧紧按在瓷砖的表面,此时压力传感器检测压力增大,经将压力信号传送给控制器,控制器控制第一电动机转动,第一电动机转动带动转动盘转动,从而使粉尘刷将瓷砖缝隙中的粉尘清理干净,在进行粉尘清理的过程中,通过控制器控制第二电动机转动,第二电动机带动风扇叶片转动,从而将粉尘盒中的空气通过过滤网给吸出,而粉尘盒中的气体来自于上盖板下方的浑浊气体,进而通过吸尘装置将粉尘刷清理的灰尘进行了吸附过滤,过滤后的残渣留在粉尘盒内;在装置工作的同时,通过手持装置配合前进装置工作使装置沿着直线的方向向前移动,进而完成了对整条瓷砖缝隙的清灰过程,当完成一条缝隙的清灰之后,移动装置的位置即可进行下一循环的工作,当完成所有的清灰工作后,将装置恢复到初始状态,等待下一次工作。

2.如权利要求1所述的一种建筑用瓷砖缝隙自动清灰装置,其特征在于:所述前进装置包括车轮和第四支架,所述车轮安装在第四支架的两侧,所述第四支架固定在左盖板和右盖板的正下方。

3.如权利要求1所述的一种建筑用瓷砖缝隙自动清灰装置,其特征在于:所述第五支架的下部为方形中通结构,其上部为L型结构。

4.如权利要求1所述的一种建筑用瓷砖缝隙自动清灰装置,其特征在于:所述第一支架的数量为四个,其表面经过抛光处理。

5.如权利要求1所述的一种建筑用瓷砖缝隙自动清灰装置,其特征在于:所述上盖板在安装吸尘装置的位置开有方孔。
