专利号: 2020101527671
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

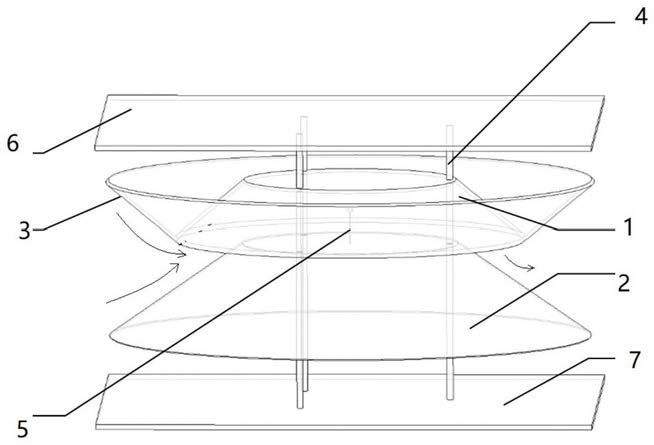

1.一种用于地表气温观测的温度传感器,其特征在于:包括第一导流板(1)以及设置在第一导流板(1)下方的第二导流板(2),所述第一导流板(1)和第二导流板(2)均为水平放置的、上小下大的圆台结构,且均为下底敞开的中空结构,还包括导流环片(3),所述导流环片(3)为上大下小且上下底面均敞开的中空圆台结构,所述导流环片(3)下底边缘与第一导流板(1)的下底边缘重合拼接,所述第二导流板(2)的侧面与导流环片(3)的侧面形成聚风斜面;

所述第一导流板(1)和第二导流板(2)通过隔热柱(4)连接,所述隔热柱(4)贯穿第一导流板(1)和第二导流板(2),同时上下端分别连接有第一反光板(6)和第二反光板(7),所述第二导流板(2)的上底设有温度传感器探头(5)。

2.根据权利要求1所述的用于地表气温观测的温度传感器,其特征在于:所述第一导流板(1)的下底和第二导流板(2)的上底位于同一平面。

3.根据权利要求1所述的用于地表气温观测的温度传感器,其特征在于:所述第一导流板(1)和导流环片(3)相连接的母线的夹角为60°-150°。

4.根据权利要求1所述的用于地表气温观测的温度传感器,其特征在于:所述第二导流板(2)的敞口角度大于第一导流板(1)的敞口角度。

5.根据权利要求1所述的用于地表气温观测的温度传感器,其特征在于:所述第二导流板(2)的下底直径等于导流环片(3)上底直径,所述导流环片(3)的高等于第一导流板(1)的高。

6.根据权利要求1所述的用于地表气温观测的温度传感器,其特征在于:所述隔热柱(4)设有3根,分别垂直于第一导流板(1)和第二导流板(2)的上底,在圆周内均匀间隔布设。

7.根据权利要求1所述的用于地表气温观测的温度传感器,其特征在于:所述第一反光板(6)和第二反光板(7)的表面镀有反光材料。

8.根据权利要求7所述的用于地表气温观测的温度传感器,其特征在于:所述反光材料为银、镍、铝或其它高反射率材料,形状可为圆形、椭圆形或多边形。
