1.一种石墨相氮化碳纳米片材料的制备方法，其特征在于，包括以下步骤：将三聚氰胺与冰醋酸混合后进行酸化处理，得到酸化处理前驱体；所述冰醋酸的纯度≥99.5wt%；所述三聚氰胺与冰醋酸的用量比为1 3g：10 20mL；所述酸化处理的温度为室~ ~温，时间为12 48h；

~

将所述酸化处理前驱体在500 550℃条件下进行第一次煅烧3 5h，冷却至室温后再于~ ~

500 600℃条件下进行第二次煅烧2 4h，得到石墨相氮化碳纳米片材料；所述第一次煅烧和~ ~第二次煅烧在空气气氛中进行。

2.根据权利要求1所述的制备方法，其特征在于，所述酸化处理后还包括：将酸化处理所得体系进行固液分离，将所得固体物料洗涤至中性后干燥，得到酸化处理前驱体。

3.根据权利要求1所述的制备方法，其特征在于，升温至所述第一次煅烧所需温度的升温速率为10℃/min。

4.根据权利要求1或3所述的制备方法，其特征在于，升温至所述第二次煅烧所需温度的升温速率为2℃/min。

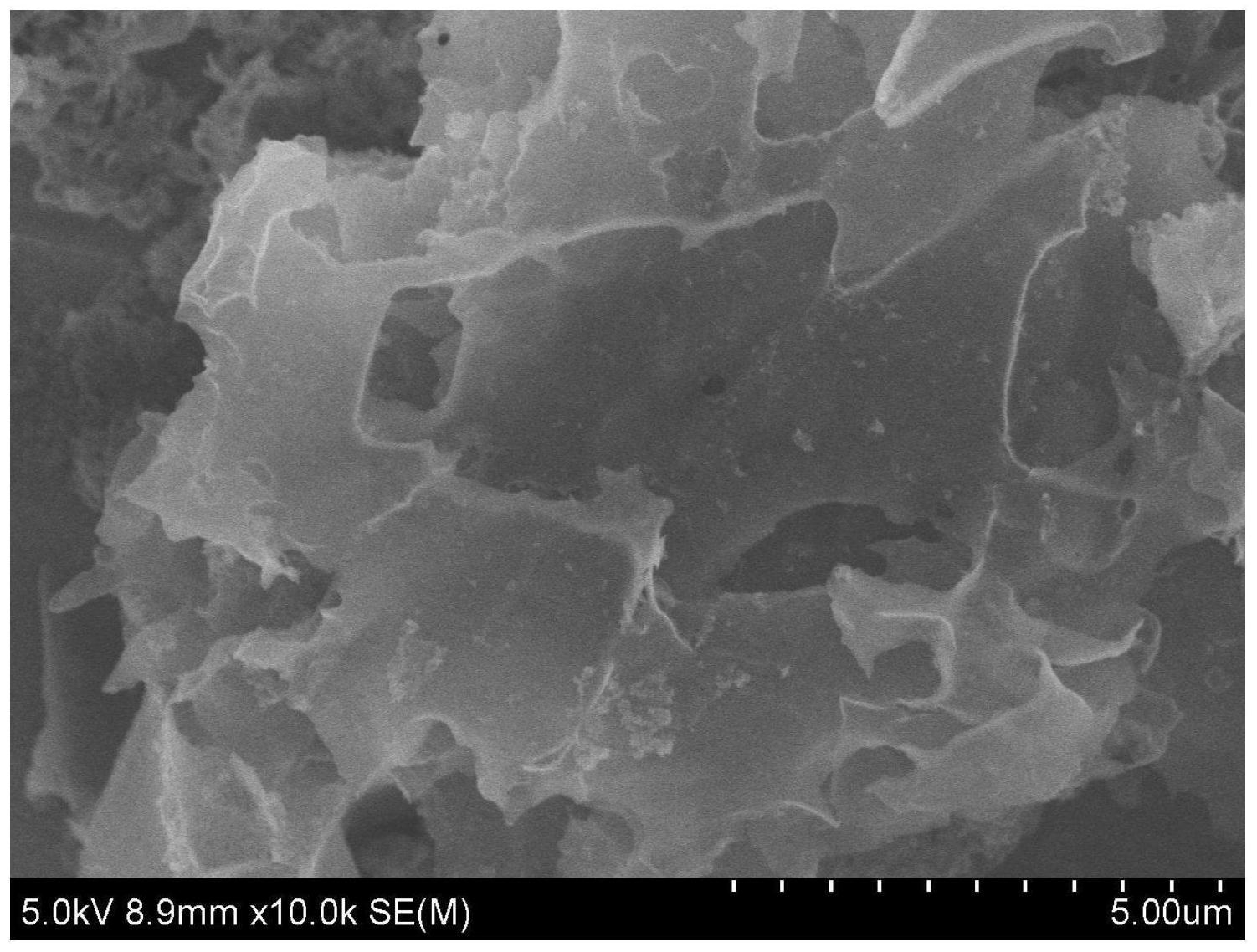

5.权利要求1 4任一项所述制备方法制备得到的石墨相氮化碳纳米片材料，其特征在~于，具有多片层结构。

6.根据权利要求5所述的石墨相氮化碳纳米片材料，其特征在于，所述石墨相氮化碳纳米片材料中，单片石墨相氮化碳纳米片的厚度为10 50nm。

~

7.权利要求5或6所述石墨相氮化碳纳米片材料作为光催化材料的应用。
