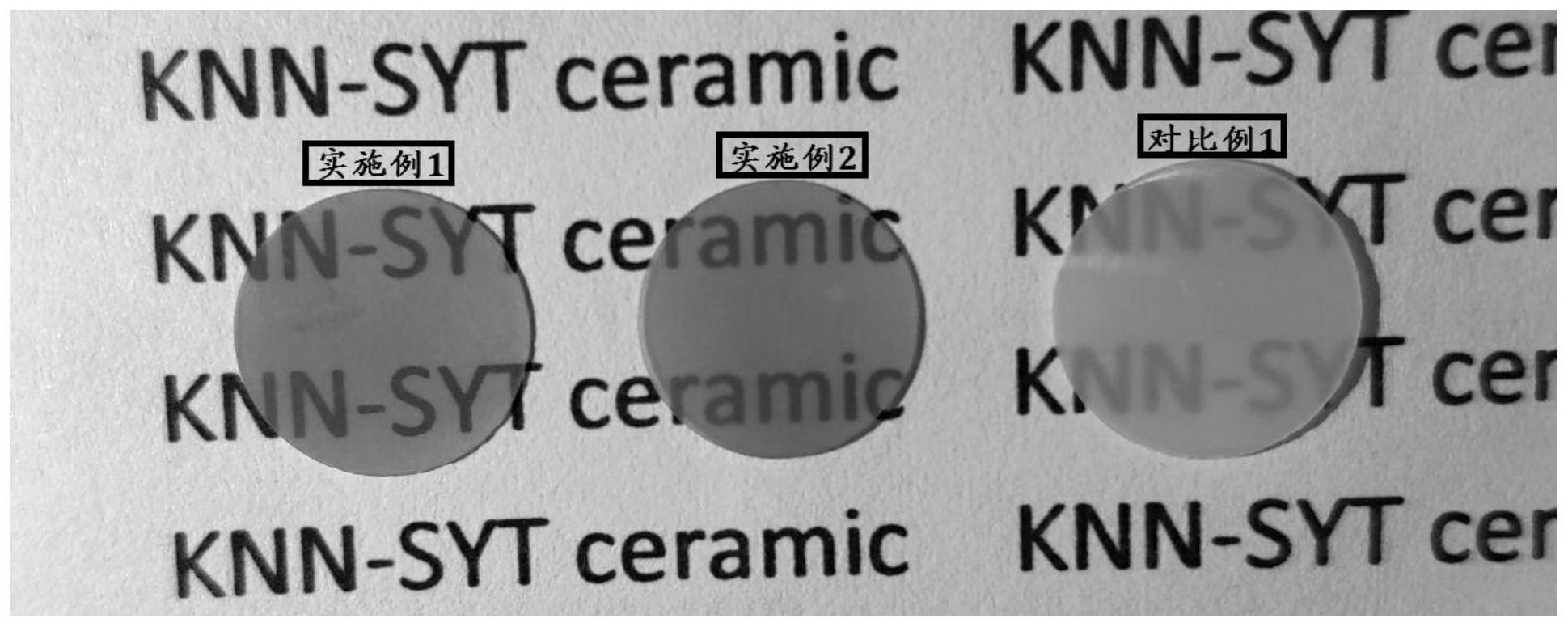

1.一种透明铁电陶瓷材料，其特征在于，所述透明铁电陶瓷材料具有式I所示的化学组成：(1‑x)K0.5Na0.5NbO3‑xSr(Yb0.5Ta0.5)O3 式I，其中，x=0.01~0.035。

2.权利要求1所述透明铁电陶瓷材料的制备方法，其特征在于，包括以下步骤：按照所述透明铁电陶瓷的化学计量比，将钾原料、钠原料、铌原料、锶原料、镱原料和钽原料混合，依次进行一级球磨处理和一级预烧处理，得到一级陶瓷粉体；

将所述一级陶瓷粉体依次进行二级球磨处理和二级预烧处理，得到二级陶瓷粉体；

将所述二级陶瓷粉体依次进行造粒、压制和烧结处理，得到透明铁电陶瓷材料。

3.根据权利要求2所述的制备方法，其特征在于，所述钾原料包括碳酸钾、碳酸氢钾和草酸钾中的一种或几种；

所述钠原料包括碳酸钠、碳酸氢钠和草酸钠中的一种或几种；

所述铌原料包括五氧化二铌；

所述锶原料包括碳酸锶和/或醋酸锶；

所述镱原料包括氧化镱；

所述钽原料包括氧化钽。

4.根据权利要求2所述的制备方法，其特征在于，所述一级球磨处理所得混合粉体的粒度为0.035 0.12mm。

~

5.根据权利要求2所述的制备方法，其特征在于，所述二级球磨处理所得混合粉体的粒度为0.03 0.08mm。

~

6.根据权利要求2所述的制备方法，其特征在于，所述一级预烧处理和二级预烧处理的温度独立地为860 880℃，时间独立地为3 5h；

~ ~

升温至所述一级预烧处理温度和升温至所述二级预烧处理温度的升温速率独立地为3

5℃/min。

~

7.根据权利要求2所述的制备方法，其特征在于，所述造粒的过程中添加聚乙烯醇。

8.根据权利要求2所述的制备方法，其特征在于，所述压制的压力为4 6MPa。

~

9.根据权利要求2所述的制备方法，其特征在于，所述烧结处理包括依次进行的第一烧结和第二烧结；

所述第一烧结的温度为600 700℃，时间为2 3h；

~ ~

所述第二烧结的温度为1140 1200℃，时间为3 15h。

~ ~

10.权利要求1所述透明铁电陶瓷材料或权利要求2 9任一项所述制备方法制备得到的~

透明铁电陶瓷材料作为光电器件的应用。
