专利号: 2019224634295
申请人: 杭州凡茜贸易有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

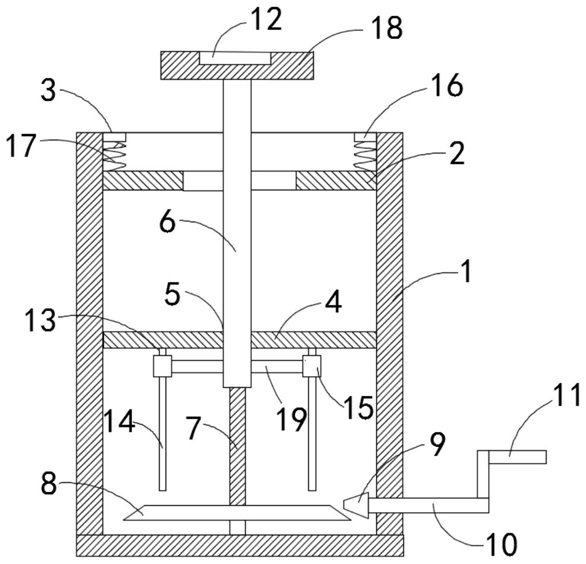

1.一种园林垃圾桶,包括外壳(1),其特征在于,所述外壳(1)内滑动连接有环形压板(2),所述外壳(1)内设用于环形压板(2)复位的复位机构(3),所述环形压板(2)下方设有隔板(4),所述隔板(4)与外壳(1)的内侧壁固定连接,所述隔板(4)设有上下贯穿的通孔(5),所述通孔(5)内滑动连接有螺纹套筒(6),所述隔板(4)的下端设有用于螺纹套筒(6)限位的限位机构(13),所述螺纹套筒(6)上端固定连接有圆形压板(18),所述圆形压板(18)的直径介于环形压板(2)的内径和外径之间,所述螺纹套筒(6)在远离圆形压板(18)的一端螺纹连接有螺纹杆(7),所述螺纹杆(7)下端与外壳(1)内底面转动连接,所述螺纹杆(7)下端同轴固定连接有第一伞齿轮(8),所述第一伞齿轮(8)的一侧啮合连接有第二伞齿轮(9),所述第二伞齿轮(9)同轴固定连接有转轴(10),所述转轴(10)另一端贯穿外壳(1)并固定连接有摇杆(11),所述转轴(10)与外壳(1)的侧壁转动连接。

2.根据权利要求1所述的一种园林垃圾桶,其特征在于,所述圆形压板(18)的上端设有灭烟槽(12)。

3.根据权利要求1所述的一种园林垃圾桶,其特征在于,所述限位机构(13)包括固定连接在隔板(4)下端两侧的限位杆(14),所述限位杆(14)上设有滑动套(15),所述滑动套(15)通过连接杆(19)与螺纹套筒(6)的侧壁固定连接。

4.根据权利要求1所述的一种园林垃圾桶,其特征在于,所述复位机构(3)包括固定在外壳(1)内侧壁的限位块(16),所述限位块(16)下端固定连接有弹簧(17),所述弹簧(17)的下端与环形压板(2)的上端固定连接。

5.根据权利要求1所述的一种园林垃圾桶,其特征在于,所述第一伞齿轮(8)的直径大于第二伞齿轮(9)的直径。
