专利号: 2018108828259
申请人: 浙江迪美智能科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

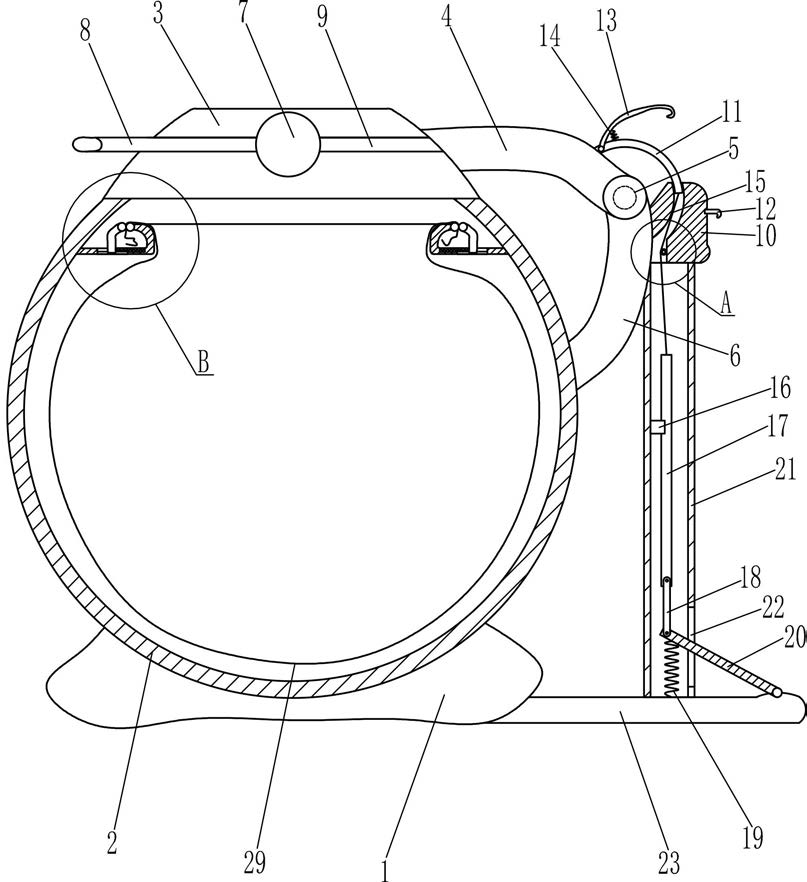

1.一种园林垃圾桶,其特征在于,包括有底座(1)、外壳(2)、盖子(3)、第一连接杆(4)、转轴(5)、第二连接杆(6)、连接球(7)、摇杆(8)、第三连接杆(9)、第一壳体(10)、弧形杆(11)、绳子(15)、固定滑块(16)、第一滑轨(17)、第四连接杆(18)、第二弹簧(19)、踏板(20)、第二壳体(21)、底板(23)、第五连接杆(24)、第六连接杆(25)、支撑杆(26)、盖板(261)、锥齿轮(27)和定滑轮(28),底座(1)上安装有外壳(2),外壳(2)上侧设有盖子(3),外壳(2)的右侧上部连接有第二连接杆(6),第二连接杆(6)的顶部转动式连接有转轴(5),转轴(5)上连接有第一连接杆(4),第一连接杆(4)左端与盖子(3)右侧连接,盖子(3)内均匀间隔连接有四根支撑杆(26),四根支撑杆(26)之间连接有连接球(7),盖子(3)的前、后、左、右侧分别转动式连接有第六连接杆(25)、第五连接杆(24)、摇杆(8)和第三连接杆(9),第六连接杆(25)、第五连接杆(24)、摇杆(8)和第三连接杆(9)均与连接球(7)转动式连接,第六连接杆(25)、第五连接杆(24)、摇杆(8)和第三连接杆(9)的内端均安装有锥齿轮(27),每相邻的两个锥齿轮(27)相啮合,第六连接杆(25)、第五连接杆(24)、摇杆(8)和第三连接杆(9)的底部均连接有盖板(261),盖板(261)位于盖子(3)内,第二连接杆(6)右侧安装有第一壳体(10),第一壳体(10)内上部滑动式设有弧形杆(11),弧形杆(11)上端与第一连接杆(4)右侧下部连接,第一壳体(10)下侧安装有第二壳体(21),第一壳体(10)与第二壳体(21)连通,弧形杆(11)下端连接有绳子(15),第一壳体(10)内下部左侧安装有定滑轮(28),绳子(15)绕过定滑轮(28),绳子(15)下部穿过第二壳体(21),绳子(15)下端连接有第一滑轨(17),第一滑轨(17)上设有固定滑块(16),固定滑块(16)与第二壳体(21)内左壁上侧连接,第一滑轨(17)下部转动式连接有第四连接杆(18),第四连接杆(18)下部转动式连接有踏板(20),踏板(20)底部左侧连接有第二弹簧(19),第二壳体(21)右壁下部开有第一开口(22),踏板(20)下部穿过第一开口(22),第二壳体(21)底部安装有底板(23),底板(23)左侧与底座(1)右侧连接,第二弹簧(19)底端与底板(23)连接,踏板(20)下端与底板(23)上右侧转动式连接。

2.根据权利要求1所述的一种园林垃圾桶,其特征在于,还包括有倒钩(12)、挂钩(13)和第一弹簧(14),第一壳体(10)外右侧上部连接有倒钩(12),第一连接杆(4)右侧上部转动式连接有挂钩(13),倒钩(12)和挂钩(13)配合,挂钩(13)右侧下部连接有第一弹簧(14),第一弹簧(14)下端与弧形杆(11)上部右侧连接。

3.根据权利要求2所述的一种园林垃圾桶,其特征在于,还包括有塑料袋(29)、安装杆(30)、第二滑轨(32)、第三弹簧(33)、滑动杆(34)、第一轮子(35)和第二轮子(36),外壳(2)内侧放置有塑料袋(29),外壳(2)内左右两壁上部均连接有安装杆(30),安装杆(30)上部开有凹槽(31),安装杆(30)下部中间安装有第二滑轨(32),第二滑轨(32)上滑动式设有滑动杆(34),左侧滑动杆(34)的右侧下部和右侧滑动杆(34)的左侧下部均连接有第三弹簧(33),左侧第三弹簧(33)的右端和右侧第三弹簧(33)的左端均与安装杆(30)内侧下部连接,左侧滑动杆(34)的上部右侧和右侧滑动杆(34)的上部左侧均连接有第一轮子(35),右侧安装杆(30)的上部左侧和左侧安装杆(30)的上部右侧均连接有第二轮子(36),第二轮子(36)与第一轮子(35)接触,塑料袋(29)上部位于第二轮子(36)和第一轮子(35)之间。
