专利号: 2019223860833
申请人: 王晴晴
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

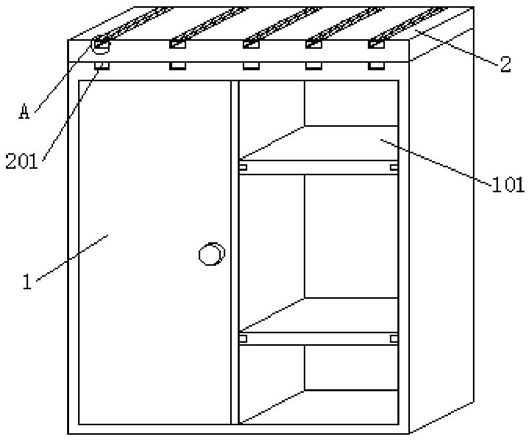

1.一种组合式衣柜用拼接结构,包括衣柜(1),其特征在于:所述衣柜(1)的内部安装有挡板(101),所述挡板(101)靠近衣柜(1)内部的一侧安装有对接杆(102);

所述衣柜(1)的上端活动嵌套连接有抵紧板(2),所述抵紧板(2)的下端安装有嵌接杆(201),所述抵紧板(2)的上端嵌入有嵌接槽(202),所述嵌接槽(202)内部的上端分别安装有隔离板(203),所述隔离板(203)下端的一侧活动嵌套连接有收纳槽(204);

所述衣柜(1)内部靠近对接杆(102)的一侧安装有限位架(3),所述限位架(3)的内部滑动贯穿有滑动架(301),所述滑动架(301)远离对接杆(102)的一侧旋转有转动轴(302),所述转动轴(302)的一侧旋转连接有贴合片(303)。

2.根据权利要求1所述的组合式衣柜用拼接结构,其特征在于:所述限位架(3)侧面呈凹状设置于衣柜(1)的内部,所述滑动架(301)呈横向“T”状设置,且滑动架(301)分别与对接杆(102)呈水平方向贴合连接。

3.根据权利要求1所述的组合式衣柜用拼接结构,其特征在于:所述滑动架(301)通过对接杆(102)与衣柜(1)呈水平方向滑动嵌套连接,所述贴合片(303)通过转动轴(302)与滑动架(301)呈90°旋转连接,且贴合片(303)厚度为0.3-0.6cm的橡胶材质贴合片(303)。

4.根据权利要求1所述的组合式衣柜用拼接结构,其特征在于:所述收纳槽(204)嵌入于嵌接槽(202)的两侧,所述隔离板(203) 为橡胶材质隔离板(203),且隔离板(203)通过嵌接杆(201)与收纳槽(204)呈90°旋转嵌套连接。

5.根据权利要求1所述的组合式衣柜用拼接结构,其特征在于:所述嵌接杆(201)呈水平方向排布设置有4-6个,且嵌接槽(202)与嵌接杆(201)呈垂直方向对应配套设置。

6.根据权利要求1所述的组合式衣柜用拼接结构,其特征在于:所述抵紧板(2)通过嵌接杆(201)与衣柜(1)嵌套连接,所述抵紧板(2)厚度为2-4cm,且衣柜(1)的上端嵌入有嵌接槽(202)。

7.根据权利要求1所述的组合式衣柜用拼接结构,其特征在于:所述衣柜(1)的内部嵌入有与对接杆(102)相匹配凹槽,所述挡板(101)设置有3-6个于衣柜(1)的内部,且对接杆(102)与衣柜(1)的内部嵌套连接。
