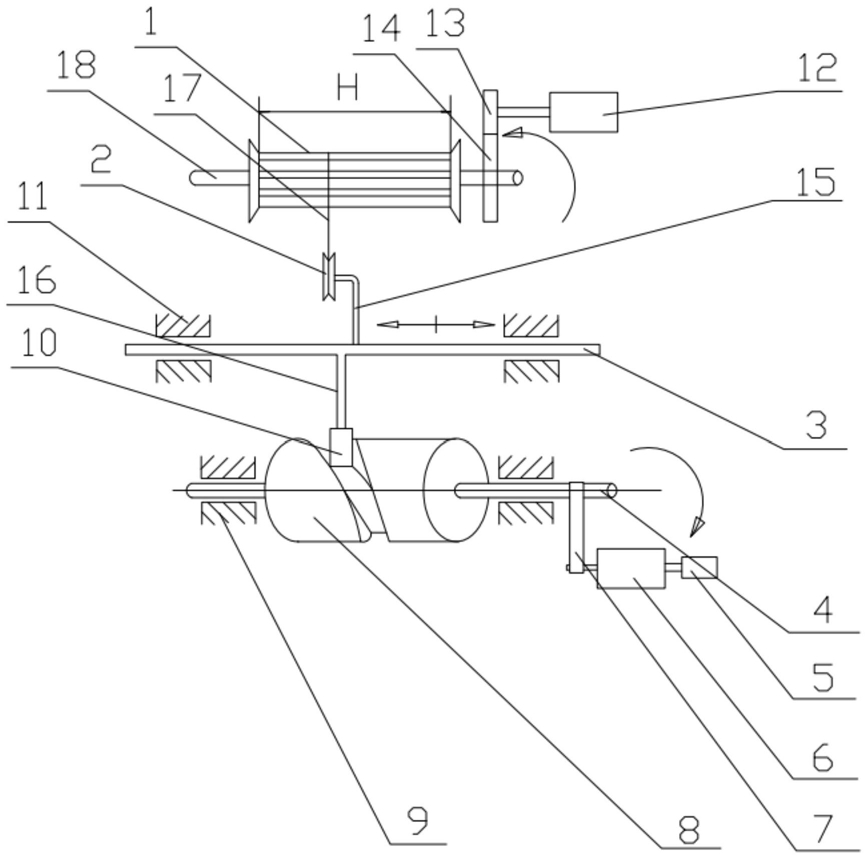

1.一种圆柱凸轮式排线装置，其特征在于：包括安装在凸轮轴(4)上的圆柱凸轮(8)、动力机构、与圆柱凸轮(8)的凹槽配合的滑块(10)、滑杆(3)、排线导轮(2)和收线盘(1)，所述的滑块(10)固定在滑杆(3)的下表面，所述的排线导轮(2)固定在滑杆(3)的上表面，所述的滑杆(3)在滑杆支座(11)上水平移动设置，待缠绕的合金丝(17)绕经竖直设置的所述排线导轮(2)后缠绕在收线盘(1)上，所述的收线盘(1)设置在排线导轮(2)的上方，所述收线盘(1)设置在收线盘转轴(18)上，且收线盘转轴(18)带动收线盘转动设置，动力机构带动圆柱凸轮(8)转动，圆柱凸轮(8)通过滑块(10)带动滑杆(3)及排线导轮(2)水平移动，且圆柱凸轮转动一圈，排线导轮(2)在收线盘(1)上完成一次排线。

2.根据权利要求1所述的一种圆柱凸轮式排线装置，其特征在于：所述动力机构包括电机一(5)和带传动机构，在电机一(5)的输出轴上设有减速器(6)，所述带传动机构包括主动带轮、从动带轮和同步带(7)，所述主动带轮设置在减速器(6)的输出轴上，所述从动带轮设置在凸轮轴(4)上，主动带轮和从动带轮通过同步带(7)连接。

3.根据权利要求2所述的一种圆柱凸轮式排线装置，其特征在于：所述收线盘转轴(18)由第二动力机构带动旋转，所述第二动力机构包括电机二(12)和主动齿轮(13)，所述主动齿轮(13)固定在电机二(12)的输出轴上，所述收线盘转轴(18)上设有从动齿轮(14)，所述主动齿轮(13)和从动齿轮(14)啮合。

4.根据权利要求3所述的一种圆柱凸轮式排线装置，其特征在于：所述凸轮轴(4)两端分别由一凸轮支座(9)支撑，所述凸轮轴(4)转动设置在凸轮支座(9)上。

5.根据权利要求4所述的一种圆柱凸轮式排线装置，其特征在于：所述圆柱凸轮(8)通过滚动轴承安装在凸轮轴(4)上。

6.根据权利要求5所述的一种圆柱凸轮式排线装置，其特征在于：所述排线导轮(2)通过上支架(15)固定在滑杆(3)的上表面，所述滑块(10)通过下支架(16)固定在滑杆(3)的下表面，所述上支架(15)呈倒L型，竖直设置的所述排线导轮(2)转动设置在上支架(15)的上端。

7.根据权利要求6所述的一种圆柱凸轮式排线装置，其特征在于：所述滑块(10)、上支架(15)、下支架(16)和滑杆(3)为一体成型结构。

8.根据权利要求7所述的一种圆柱凸轮式排线装置，其特征在于：待缠绕的合金丝(17)的直径为0.02-0.2mm。
