专利号: 2019222589276
申请人: 中山市硕鑫自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-06-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

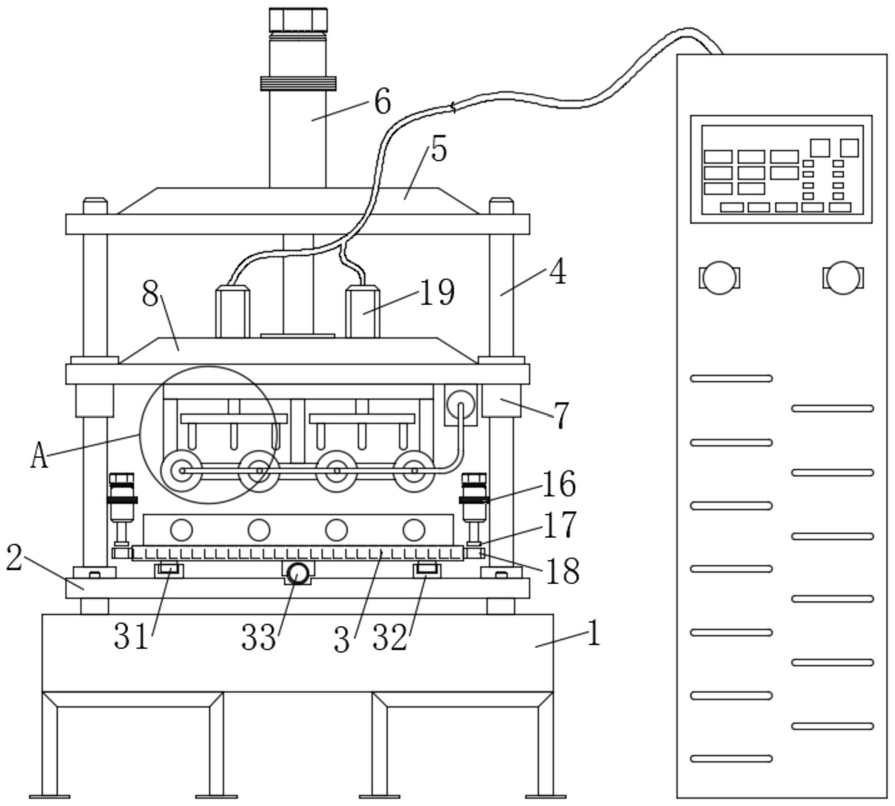

1.一种发动机气密测试机,其特征在于:包括支撑台(1),所述支撑台(1)的顶部固定安装有检测台(2),所述检测台(2)的顶部通过驱动机构安装有移动台(3),所述移动台(3)外侧的检测台(2)上固定安装有四个立柱(4),四个所述立柱(4)远离检测台(2)的一端固定安装有水平设置的顶板(5),所述顶板(5)的顶部固定安装有倒置的一级气缸(6),所述一级气缸(6)的输出端通过活塞杆与升降板(8)的顶部固定安装,所述升降板(8)相对的两侧均设有与立柱(4)相对应的滑套(7),所述滑套(7)滑动套设在立柱(4)上,所述升降板(8)通过滑套(7)在立柱(4)上滑动,所述升降板(8)底部的一侧固定安装有连接板(9),所述连接板(9)一侧的升降板(8)底部设有上密封件,所述连接板(9)的底部固定安装有若干连接杆(10),所述连接杆(10)远离连接板(9)的一端固定安装有承载板(11),所述承载板(11)上固定安装有若干二级气缸(12),所述二级气缸(12)的输出端均通过活塞杆固定安装有密封堵头(13),所述二级气缸(12)上设有检测进气组件,所述检测台(2)远离二级气缸(12)的一侧固定安装有支承板(14),所述支承板(14)靠近移动台(3)的一侧固定安装有密封座(15),所述立柱(4)上设有定位机构。

2.根据权利要求1所述的一种发动机气密测试机,其特征在于:所述上密封件包括三级气缸(19)和密封头(20),所述升降板(8)上固定安装有倒置的三级气缸(19),所述三级气缸(19)的输出端贯穿升降板(8)通过活塞杆与安装板固定,安装板的底部固定安装有若干密封头(20)。

3.根据权利要求1所述的一种发动机气密测试机,其特征在于:所述检测进气组件包括进气口(21)和进气管,所述密封堵头(13)远离二级气缸(12)的一端呈梯形结构设置,所述密封堵头(13)远离二级气缸(12)的一端设有进气口(21),所述进气口(21)通过进气管与气源的输出端连接。

4.根据权利要求1所述的一种发动机气密测试机,其特征在于:所述二级气缸(12)、密封堵头(13)以及密封座(15)的个数、位置与发动机缸体上的通口个数、位置一一对应设置。

5.根据权利要求1所述的一种发动机气密测试机,其特征在于:所述定位机构包括定位气缸(16)、定位块(17)和定位板(18),所述检测台(2)相对两侧的两个立柱(4)的中间均固定安装有定位气缸(16),所述定位气缸(16)的输出端通过活塞杆与定位块(17)固定安装,所述移动台(3)相对的两侧中间均固定安装有定位板(18),所述定位板(18)上设有定位孔,所述定位块(17)插入在定位孔内。

6.根据权利要求1所述的一种发动机气密测试机,其特征在于:所述驱动机构包括滑块(31)、滑轨(32)和驱动气缸(33),所述移动台(3)的底部固定安装有两个滑块(31),所述检测台(2)的顶部固定安装有与滑块(31)相对应的两个滑轨(32),两个所述滑块(31)分别滑动安装在两个滑轨(32)上,两个所述滑轨(32)之间的检测台(2)上固定安装有驱动气缸(33),所述驱动气缸(33)的输出端通过活塞杆与移动台(3)的底部固定安装。
