专利号: 2019220419444
申请人: 苏州鑫利不锈钢制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-12-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

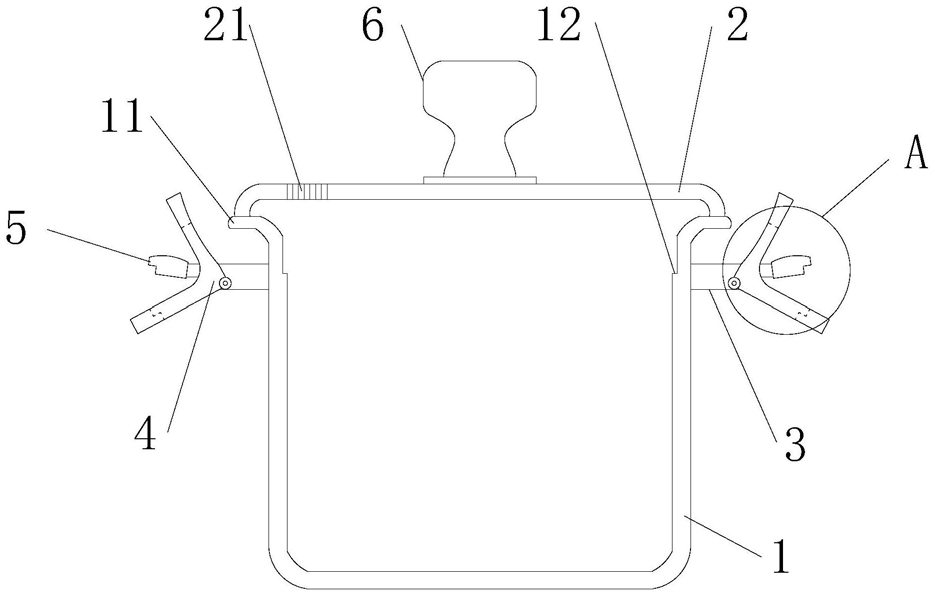

1.一种锁扣式不锈钢锅,包括锅体(1)和锅盖(2),其特征在于,所述锅体(1)的两侧均设有锁扣组件,锅体(1)通过锁扣组件与锅盖(2)可拆式连接,锅体(1)和锅盖(2)均由不锈钢制成;

所述锁扣组件包括连接块(3)和锁扣件(4),所述连接块(3)固定连接在锅体(1)的顶部,连接块(3)上套装有固定套(5),所述固定套(5)的底部设有台阶(51),所述锁扣件(4)呈L形,锁扣件(4)的拐角与连接块(3)铰接,锁扣件(4)包括分置在固定套(5)上下两侧的扣合部(41)和手持部(42),所述扣合部(41)的靠近锅体(1)的一侧为弧面,所述手持部(42)上设有与固定套(5)对应且匹配的开口(421),所述开口(421)内设有与台阶(51)对应且匹配的阶梯槽(422),所述手持部(42)与固定套(5)扣合时,所述扣合部(41)将锅盖(2)扣紧在锅体(1)上。

2.如权利要求1所述的锁扣式不锈钢锅,其特征在于,所述锅体(1)的底端设有倒圆角,其顶端向外翻折构成弧形的支撑边(11)。

3.如权利要求2所述的锁扣式不锈钢锅,其特征在于,所述锅体(1)内的顶部设有放置槽(12)。

4.如权利要求2所述的锁扣式不锈钢锅,其特征在于,所述连接块(3)位于支撑边(11)的下方,连接块(3)与锅体(1)焊接固定。

5.如权利要求1所述的锁扣式不锈钢锅,其特征在于,所述固定套(5)和锁扣件(4)均由耐高温塑料制成。

6.如权利要求5所述的锁扣式不锈钢锅,其特征在于,所述固定套(5)与手持部(42)上的开口(421)过渡配合。

7.如权利要求5所述的锁扣式不锈钢锅,其特征在于,所述扣合部(41)上设有与连接块(3)相匹配的开槽(411),扣合部(41)通过开槽(411)架设在连接块(3)的中部,所述开槽(411)与开口(421)连通。

8.如权利要求1所述的锁扣式不锈钢锅,其特征在于,所述锅盖(2)的中心位置固定连接有把手(6),锅盖(2)的边缘位置设有若干通气孔(21)。
