专利号: 2019218338631
申请人: 上海贝恒人居建设集团南通有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

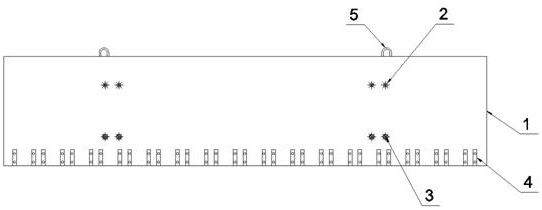

1.一种女儿墙PC构件,其特征在于:包括墙体(1)、脱模用预埋金属件(2)、脱模斜撑兼用预埋金属件(3)、半灌浆连接套筒(4)、预埋吊钩(5)、横向钢筋(6)及纵向筋组合件(7),所述墙体(1)表面上端两侧分别设置有脱模用预埋金属件(2),所述墙体(1)表面下端两侧分别设置有脱模斜撑兼用预埋金属件(3),所述墙体(1)内部底端设置有若干半灌浆连接套筒(4),所述墙体(1)上端两侧设置有预埋吊钩(5),所述墙体(1)内部横向设置有若干横向钢筋(6),所述墙体(1)内部纵向均匀设置有若干纵向筋组合件(7),所述横向钢筋(6)与纵向筋组合件(7)相连,所述纵向筋组合件(7)的位置与半灌浆连接套筒(4)一一对应;

所述纵向筋组合件(7)包括U形钢筋(8)、钢筋A(9)、钢筋B(10)、拉筋A(11)及拉筋B(12),所述U形钢筋(8)两端分别与钢筋A(9)和钢筋B(10)焊连,所述拉筋A(11)两端分别与钢筋A(9)和钢筋B(10)焊连,所述钢筋A(9)的底部设置于半灌浆连接套筒(4)内,所述拉筋B(12)一端与半灌浆连接套筒(4)焊连,所述拉筋B(12)还与钢筋B(10)焊连,上端一侧的所述横向钢筋(6)分别焊在钢筋A(9)与拉筋A(11)的连接处,上端另一侧的所述横向钢筋(6)分别焊在钢筋B(10)与拉筋A(11)的连接处,下端一侧的所述横向钢筋(6)分别焊在拉筋B(12)与半灌浆连接套筒(4)的连接处,下端另一侧的所述横向钢筋(6)分别焊在拉筋B(12)与钢筋B(10)的连接处。

2.根据权利要求1所述的一种女儿墙PC构件,其特征在于:所述半灌浆连接套筒(4)下端设置有灌浆孔(13),所述半灌浆连接套筒(4)上端设置有出浆孔(14),所述半灌浆连接套筒(4)与L形钢筋(15)相适配。

3.根据权利要求1所述的一种女儿墙PC构件,其特征在于:所述拉筋A(11)及拉筋B(12)与水平面呈30 60°,所述拉筋B(12)的拐角处与半灌浆连接套筒(4)的直径相适配。

~

4.根据权利要求1所述的一种女儿墙PC构件,其特征在于:所述钢筋A(9)的直径为

12mm,所述钢筋B(10)的直径为8mm。
