专利号: 2019218673038
申请人: 上海贝恒人居建设集团南通有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

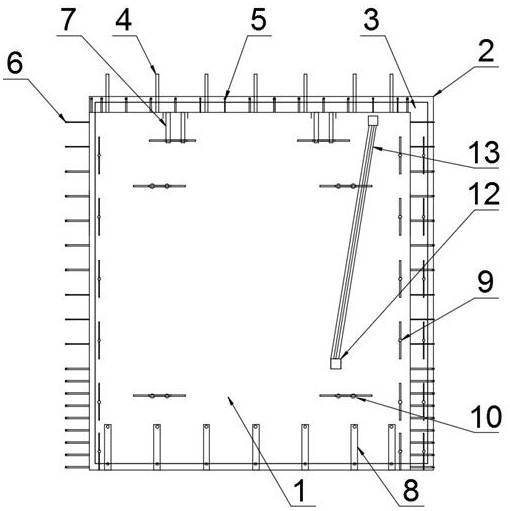

1.一种外墙PC构件,其特征在于:包括墙面(1)、墙体(2)、保温层(3)、纵向钢筋(4)、纵向开口筋(5)、横向开口筋(6)、吊装埋件(7)、钢筋连接套筒(8)、模板用预埋件(9)及脱模斜撑(10),所述墙面(1)与墙体(2)相连,所述墙面(1)与墙体(2)内部一端设置有保温层(3),所述墙体(2)内部纵向设置有若干纵向钢筋(4)及若干纵向开口筋(5),所述墙体(2)内部横向设置有若干横向开口筋(6),上端相邻的两个所述横向开口筋(6)之间的距离为下端相邻的两个所述横向开口筋(6)之间的距离的两倍,所述横向开口筋(6)设置于纵向开口筋(5)外部,所述横向开口筋(6)及纵向开口筋(5)位于墙体(2)内部部分的相交处焊连,所述墙体(2)上表面设置有若干吊装埋件(7),所述墙体(2)底端内部设置有若干钢筋连接套筒(8),所述墙体(2)内部两侧及墙面(1)外露一侧内部设置有若干模板用预埋件(9),所述墙体(2)内部横向还设置有若干脱模斜撑(10)。

2.根据权利要求1所述的一种外墙PC构件,其特征在于:所述纵向开口筋(5)为矩形结构,所述纵向开口筋(5)底部设置有开口,所述纵向开口筋(5)底部的开口内设置有加固筋(11)。

3.根据权利要求1所述的一种外墙PC构件,其特征在于:所述横向开口筋(6)为矩形结构,所述横向开口筋(6)中间位置设置有开口,其中一个所述纵向开口筋(5)设置于横向开口筋(6)中间位置的开口处。

4.根据权利要求1所述的一种外墙PC构件,其特征在于:所述墙体(2)内部还开有线盒槽(12)及线槽(13),所述线盒槽(12)与线槽(13)相互连通。
