专利号: 2019216752586
申请人: 钟怀强
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

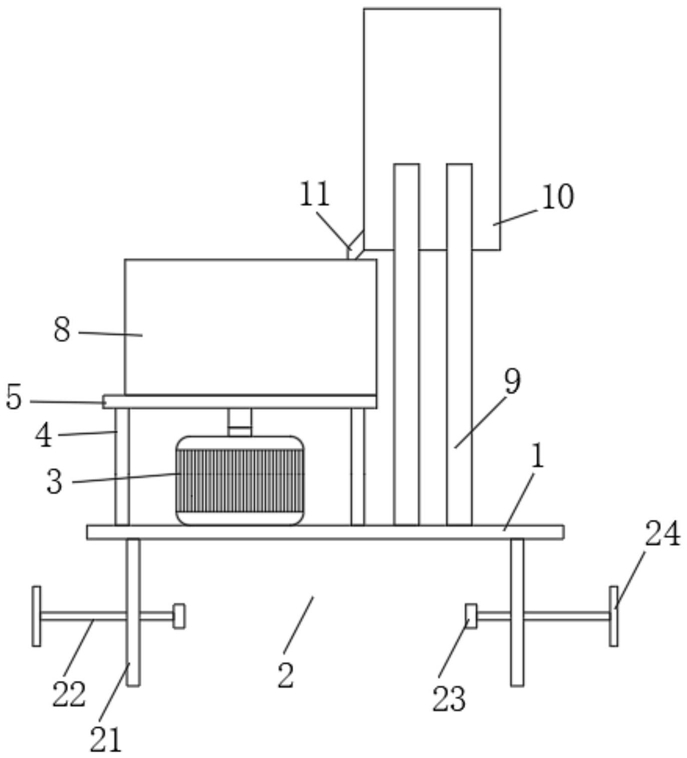

1.一种鱼虾养殖用投料装置,其特征在于,包括支撑板(1),所述支撑板(1)底部固定有夹持机构(2),所述支撑板(1)顶部一侧的四角均固定连接有支撑脚(4),每个所述支撑脚(4)远离支撑板(1)的一端分别与固定板(5)的底部四角固定连接,所述支撑板(1)位于四角支撑脚(4)之间固定连接有电机(3),所述电机(3)的输出端固定连接有连接杆(6),所述连接杆(6)顶端两侧侧壁均固定连接有拨板(7),所述支撑板(1)顶部另一侧侧壁的四角分别固定连接有支撑柱(9),前两端的两个所述支撑柱(9)顶端相互相靠近的一侧侧壁分别与成料框(10)前后两端侧壁固定连接,所述成料框(10)靠近连接杆(6)一侧侧壁的底端贯穿插设有下料漏斗(11),所述固定板(5)顶部靠近下料漏斗(11)的一端固定连接有弧形挡板(8)。

2.根据权利要求1所述的一种鱼虾养殖用投料装置,其特征在于:所述夹持机构(2)包括侧板(21)、螺纹杆(22)、抵块(23)以及把手(24),所述支撑板(1)底部两端均固定连接有侧板(21),两个所述侧板(21)的前后两端均插设有螺纹杆(22),两侧前后两端的两个所述螺纹杆(22)相靠近的一端均固定连接有抵块(23),每个所述螺纹杆(22)远离抵块(23)的一端均固定连接有把手(24)。

3.根据权利要求1所述的一种鱼虾养殖用投料装置,其特征在于:所述固定板(5)内部安装有轴承,且轴承内环与所述连接杆(6)位于电机(3)和拨板(7)之间一端的外壁固定连接。

4.根据权利要求2所述的一种鱼虾养殖用投料装置,其特征在于:两个所述侧板(21)分别与螺纹杆(22)的连接处开凿螺纹槽,且两个所述侧板(21)分别通过螺纹槽与螺纹杆(22)螺纹连接。

5.根据权利要求1所述的一种鱼虾养殖用投料装置,其特征在于:所述弧形挡板(8)顶部至底部之间的距离分别大于拨板(7)顶部至底部之间的距离,所述连接杆(6)侧壁至弧形挡板(8)内壁之间的距离等于拨板(7)两端之间的距离。

6.根据权利要求1所述的一种鱼虾养殖用投料装置,其特征在于:所述下料漏斗(11)底部至固定板(5)之间距离大于拨板(7)顶部至底部之间的距离,且所述下料漏斗(11)底部至连接杆(6)侧壁之间的距离小于弧形挡板(8)靠近支撑柱(9)一侧侧壁至连接杆(6)侧壁之间的距离。
