专利号: 201921656854X
申请人: 南通海润机床有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

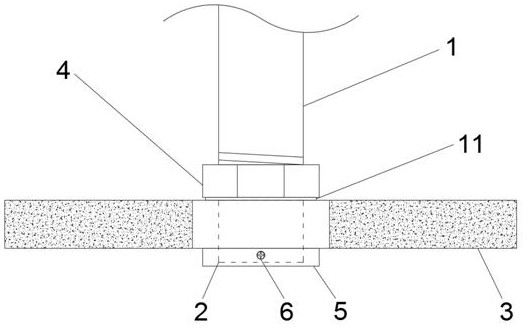

1.一种便于拆卸的磨床砂轮磨头连接结构,其特征在于:包括主轴杆(1)、连接头(2)、砂轮(3)、紧固螺母(4)、封盖(5)及螺栓(6),所述主轴杆(1)底部设置有连接头(2),所述主轴杆(1)底部及连接头(2)上端设置有外螺纹,所述主轴杆(1)底部与连接头(2)连接处套有紧固螺母(4),所述砂轮(3)套在连接头(2)上,所述连接头(2)底部与封盖(5)活动相连,所述封盖(5)通过螺栓(6)与连接头(2)远离主轴杆(1)一端相连。

2.根据权利要求1所述的一种便于拆卸的磨床砂轮磨头连接结构,其特征在于:所述连接头(2)采用两侧为平面的柱形机构,所述连接头(2)远离主轴杆(1)一端两侧开有螺孔A(7)。

3.根据权利要求1所述的一种便于拆卸的磨床砂轮磨头连接结构,其特征在于:所述砂轮(3)包括砂轮盘(31)、连接法兰(32)、连接孔(33)及圆孔(34),所述砂轮盘(31)中间位置设置有连接法兰(32),所述连接法兰(32)的外径不小于紧固螺母(4)的外径,所述连接法兰(32)中心位置开有连接孔(33),所述连接法兰(32)中心位置所开的连接孔(33)与连接头(2)下端相匹配,所述连接法兰(32)上还开有若干圆孔(34)。

4.根据权利要求1所述的一种便于拆卸的磨床砂轮磨头连接结构,其特征在于:所述封盖(5)上表面均匀设置有若干立柱(8),所述立柱(8)与连接法兰(32)上所开的圆孔(34)一一对应并且相匹配,所述立柱(8)的高度不大于连接法兰(32)的高度,所述封盖(5)上表面中间位置开有凹槽(9),所述凹槽(9)与连接头(2)底部相匹配,所述封盖(5)两侧分别设置有螺孔B(10),所述螺孔B(10)与凹槽(9)相连通,两侧的所述螺孔B(10)的位置与连接头(2)底部两侧的螺孔A(7)的位置相互对应,所述螺孔B(10)与螺孔A(7)均与螺栓(6)相匹配。

5.根据权利要求1所述的一种便于拆卸的磨床砂轮磨头连接结构,其特征在于:所述紧固螺母(4)下表面设置有垫圈(11)。
