专利号: 201921335011X
申请人: 贵州云科教服务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

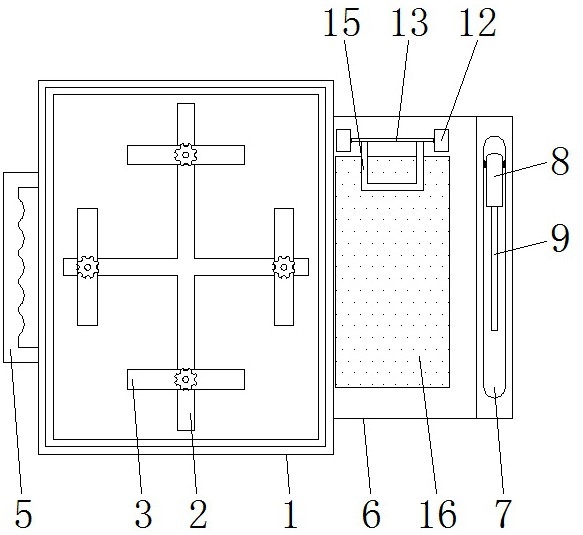

1.一种个性化便携式阅读装置,包括箱体(1)、书写笔本体(9)和记录纸本体(16),其特征在于:所述箱体(1)前侧的中部开设有滑槽(2),且滑槽(2)的内侧滑动连接有限位块(3),所述箱体(1)前侧的左端铰链连接有箱门(4),且箱体(1)内部的左侧滑动连接有把手(5),所述箱体(1)内部的右侧滑动连接有活动板(6),且活动板(6)前侧的右端开设有收纳槽(7),所述收纳槽(7)内侧的上端铰链连接有连接管(8),且连接管(8)的内侧套设在书写笔本体(9)的上端,所述连接管(8)的内侧滑动连接有活动块(10),且活动块(10)远离书写笔本体(9)的一侧固定连接有弹簧(11),所述活动板(6)前侧的上端固定连接有固定块(12),且固定块(12)的内侧转动连接有连接杆(13),所述连接杆(13)与固定块(12)的连接处固定连接有扭转盘簧(14),且连接杆(13)的下侧固定连接有固定框(15),所述固定框(15)下端的后侧压合设置有记录纸本体(16)。

2.根据权利要求1所述的一种个性化便携式阅读装置,其特征在于:所述限位块(3)在滑槽(2)上呈等角度设置,且滑槽(2)在箱体(1)的前侧呈“十”字形分布。

3.根据权利要求1所述的一种个性化便携式阅读装置,其特征在于:所述书写笔本体(9)通过连接管(8)在收纳槽(7)的内侧构成翻转结构,且连接管(8)与收纳槽(7)采用卡合的方式相连接。

4.根据权利要求1所述的一种个性化便携式阅读装置,其特征在于:所述活动块(10)关于连接管(8)的垂直中轴线对称设置,且活动块(10)靠近书写笔本体(9)一侧的横截面呈弧形结构。

5.根据权利要求1所述的一种个性化便携式阅读装置,其特征在于:所述固定块(12)的纵截面形状呈倒“工”字形,且固定块(12)的左右两端均设置有扭转盘簧(14)。

6.根据权利要求1所述的一种个性化便携式阅读装置,其特征在于:所述固定框(15)通过连接杆(13)在固定块(12)上构成翻转结构,且固定框(15)呈“U”字形结构。
