专利号: 2019212177015
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

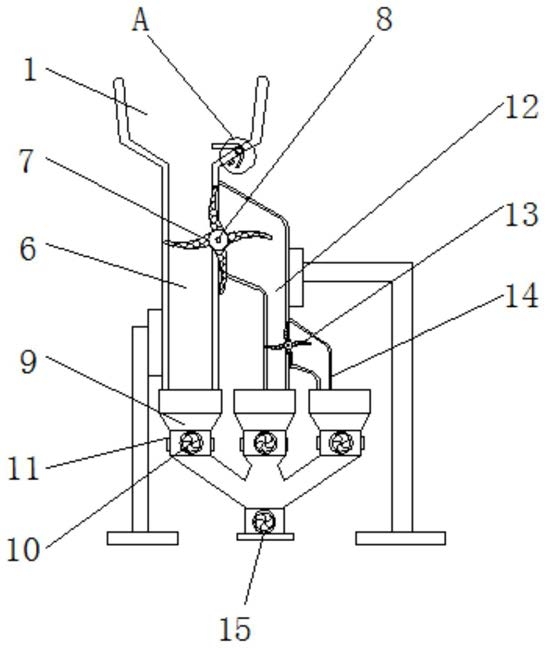

1.一种可实现不同材料混配的多螺杆挤出机,包括入料仓(1)、转盘一(7)和螺杆挤出仓(15),其特征在于:所述入料仓(1)的内表面贴合有横板(2),且横板(2)的右侧连接有转轴(3),所述入料仓(1)的外表面固定有轻触开关(5),且入料仓(1)的下方连接有入料管道一(6),所述转盘一(7)安装于入料管道一(6)的右表面,且转盘一(7)的内侧连接有连接轴(8),所述入料管道一(6)的下端口连接有螺杆加热仓(9),且螺杆加热仓(9)的后方连接有电机轴(16),所述螺杆挤出仓(15)安装于螺杆加热仓(9)的下方,所述入料管道一(6)的右侧设置有入料管道二(12),且入料管道二(12)的右侧连接有入料管道三(14)。

2.根据权利要求1所述的一种可实现不同材料混配的多螺杆挤出机,其特征在于:所述转轴(3)的右表面固定有连接板(4),且转轴(3)通过横板(2)与连接板(4)之间构成转动结构。

3.根据权利要求1所述的一种可实现不同材料混配的多螺杆挤出机,其特征在于:所述转盘一(7)的外形结构为镂空网状结构,且转盘一(7)与连接轴(8)之间构成转动结构。

4.根据权利要求1所述的一种可实现不同材料混配的多螺杆挤出机,其特征在于:所述入料仓(1)通过入料管道一(6)与螺杆加热仓(9)之间构成连通结构,且螺杆加热仓(9)的内部设置有第一螺杆(10),所述螺杆加热仓(9)的侧表面贴合有电磁加热板(11)。

5.根据权利要求1所述的一种可实现不同材料混配的多螺杆挤出机,其特征在于:所述螺杆加热仓(9)等距分布设置有3组,且入料管道一(6)与入料管道二(12)和入料管道三(14)之间构成连通结构。

6.根据权利要求1所述的一种可实现不同材料混配的多螺杆挤出机,其特征在于:所述入料管道二(12)的侧表面贯穿有转盘二(13),且转盘二(13)与转盘一(7)的外形结构相似。

7.根据权利要求1所述的一种可实现不同材料混配的多螺杆挤出机,其特征在于:所述电机轴(16)的外表面贴合有入料管道二(12),且电机轴(16)位于第一螺杆(10)的后端对应设置有3组,所述电机轴(16)的外表面连接有连接带(17),且第一螺杆(10)通过电机轴(16)与连接带(17)之间构成转动结构。
