专利号: 2019211649998
申请人: 徐州鼎元机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

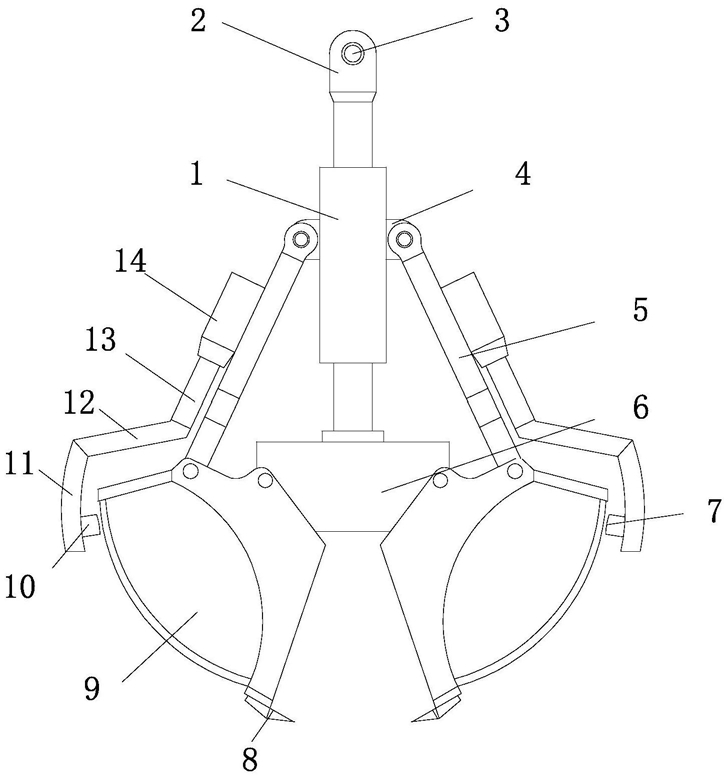

1.一种蛤壳式液压抓斗,包括连接柱(2),其特征在于:所述连接柱(2)的内部设置有销轴(3),所述销轴(3)的外侧设置有缓冲壳体(15),所述连接柱(2)的下方设置有抓斗液压缸(1),所述抓斗液压缸(1)的内部设置有移动块(4),所述抓斗液压缸(1)的下方设置有安装架(6),所述移动块(4)的左右两侧均设置有连接杆(5),两个所述连接杆(5)的下方且位于安装架(6)左右两侧的位置处均设置有蛤壳壳体(9),两个所述蛤壳壳体(9)相互靠近的一侧且位于底部的位置处设置有挖掘爪(8),所述连接杆(5)的上表面设置有电动推杆(14),所述电动推杆(14)远离连接柱(2)的一侧设置有移动杆(13),所述移动杆(13)远离电动推杆(14)的一侧设置有连接板(12),所述连接板(12)远离移动杆(13)的一侧设置有弧形板(11),所述弧形板(11)靠近蛤壳壳体(9)的一侧均匀设置有若干个凸块(10),所述凸块(10)靠近蛤壳壳体(9)的一侧设置有凸起(7)。

2.根据权利要求1所述的一种蛤壳式液压抓斗,其特征在于:所述缓冲壳体(15)包括外减震垫(151)、半球形减震块(152)、泡沫填充层(153)和内减震垫(154),所述外减震垫(151)的内侧设置有泡沫填充层(153),所述泡沫填充层(153)的内部均匀设置有若干个半球形减震块(152),所述泡沫填充层(153)远离外减震垫(151)的一侧设置有内减震垫(154)。

3.根据权利要求1所述的一种蛤壳式液压抓斗,其特征在于:所述弧形板(11)的弧度设置与蛤壳壳体(9)的弧度设置相同。

4.根据权利要求1所述的一种蛤壳式液压抓斗,其特征在于:所述连接杆(5)和移动块(4)之间、连接杆(5)和蛤壳壳体(9)之间、蛤壳壳体(9)和安装架(6)之间均通过第一销轴连接,所述第一销轴外侧的结构设置与销轴(3)外侧的结构设置相同。

5.根据权利要求2所述的一种蛤壳式液压抓斗,其特征在于:所述外减震垫(151)和内减震垫(154)的材质为聚氨酯材质设置,所述半球形减震块(152)的材质为硅胶材质设置。

6.根据权利要求1所述的一种蛤壳式液压抓斗,其特征在于:所述电动推杆(14)通过固定座固定在连接杆(5)的上表面。
