专利号: 2019210050490
申请人: 连云港树人科创食品添加剂有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

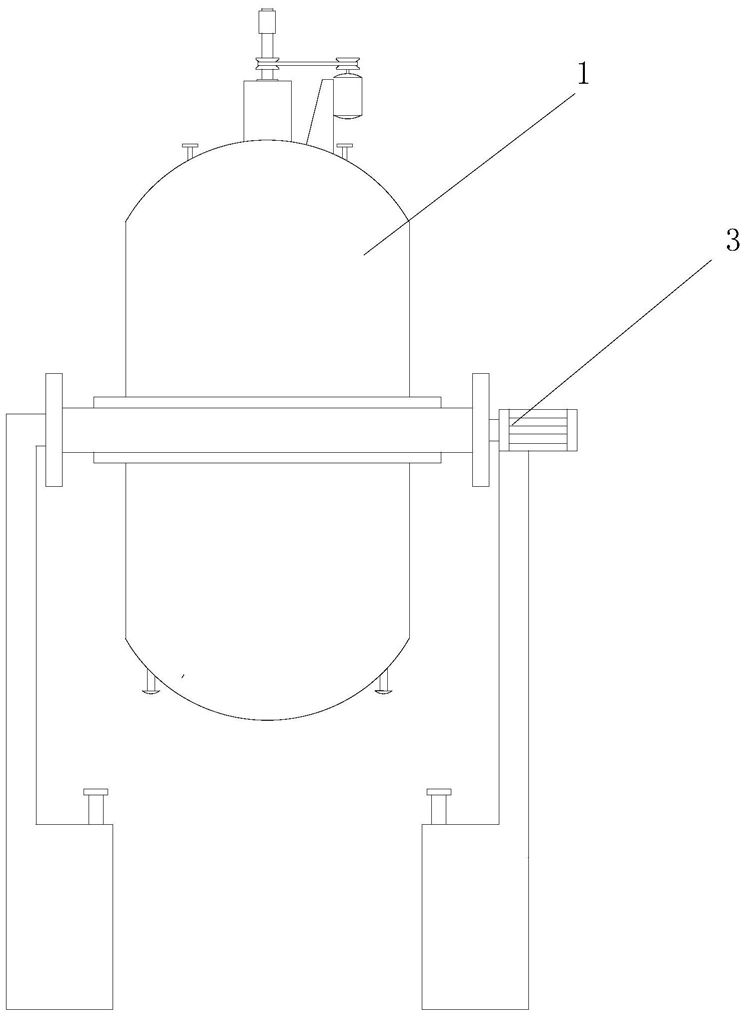

1.一种磷酸钙反应釜,包括釜体(1)、转动杆(4)、保护筒(2)、转动电机A(7)、布料器(9)、搅拌杆(13)、底部轴承(14)、冷热媒进口管(20)、冷热媒出口管(21)和增益装置(3),其特征在于:所述釜体(1)顶面的中心处固定安装有转动轴承,转动轴承的内圈与釜体(1)内部连通,转动杆(4)与转动轴承的内圈固定连接,保护筒(2)的顶面中心开设有孔且孔内固定安装有密封轴承,密封轴承的内圈与转动杆(4)固定连接,转动杆(4)位于保护筒(2)上方的外壁固定安装有皮带轮(5),釜体(1)顶面在转动杆(4)右侧固定安装有支撑块(6),转动电机A(7)固定安装在支撑块(6)上,转动电机A(7)的传动轴固定安装有皮带轮(5),两个皮带轮(5)的位置相互对应且两个皮带轮(5)与一圈传动皮带(8)啮合,增益装置(3)固定安装在釜体(1)的内部;

所述转动杆(4)上半部分的内部呈镂空状态,布料器(9)固定安装在转动杆(4)位于釜体(1)内部的外壁,布料器(9)的内部呈中空状态且与转动杆(4)内部连通,布料器(9)的底面均匀开设有十二个圆孔;

所述转动杆(4)位于釜体(1)内部的外壁套接有两个滑动轴承套(11),滑动轴承套(11)的左右两侧分别固定连接有连接杆(12),搅拌杆(13)固定安装在连接杆(12)远离转动杆(4)的一端;

所述底部轴承(14)固定安装在转动杆(4)的底端;

所述釜体(1)顶面的左侧固定安装有进料管(15),釜体(1)顶面的右侧固定安装有排气管(16)。

2.根据权利要求1所述的一种磷酸钙反应釜,其特征在于:所述釜体(1)由筒体、上封头和下封头组成,上封头和下封头分别与筒体的顶面和底面固定连接。

3.根据权利要求1所述的一种磷酸钙反应釜,其特征在于:该所述磷酸钙反应釜还包括旋转接头(10),旋转接头(10)固定安装在转动杆(4)的顶端。

4.根据权利要求1所述的一种磷酸钙反应釜,其特征在于:位于上方的两个所述搅拌杆(13)呈倒“八”字型,位于下方的两个搅拌杆(13)呈“八”字型。

5.根据权利要求1所述的一种磷酸钙反应釜,其特征在于:所述底部轴承(14)由轴承座、轴承、轴承压盖和密封件组成且轴承为全密封耐高温轴承,轴承内圈与转动杆(4)外壁固定连接,轴承座呈扇形体且与釜体(1)底面内壁贴合。

6.根据权利要求1所述的一种磷酸钙反应釜,其特征在于:所述增益装置(3)包括支撑架(31)、接触开关(32)、转动电机B(33)、转动盘(34)、连接盘(39)、凹盘(35)、磁力环(36)、法兰轴承(37)和增益块(38),支撑架(31)的形状呈L型体,支撑架(31)的数量为两个,两个支撑架(31)呈左右对立状态且两个支撑架(31)突出的一边相对应,接触开关(32)的数量为两个,两个接触开关(32)分别固定安装在两个支撑架(31)突出一边的顶面,转动电机B(33)固定安装在右侧支撑架(31)的顶端,转动盘(34)固定连接在转动电机B(33)的传动轴上,左侧支撑架(31)顶端向右侧设有凸起,凸起对应另一个支撑架(31)的一面与连接盘(39)固定连接,连接盘(39)的外壁固定安装有转动轴承,凹盘(35)的圆面开设有凹槽,凹盘(35)与转动轴承套接,磁力环(36)的两端分别与凹盘(35)和转动盘(34)固定连接,法兰轴承(37)固定安装在磁力环(36)的内圈,法兰轴承(37)为滑动轴承,法兰轴承(37)的内圈与釜体(1)的外壁套接,增益块(38)的中心呈镂空状态,增益块(38)的顶面和底面分别开设有锥形槽(17),增益块(38)左右两侧的内部均固定安装有永磁体(18),增益块(38)在底面锥形槽(17)内部的左右两侧均开设有传输槽(19),传输槽(19)与增益块(38)中心镂空部分连通,冷热媒进口管(20)和冷热媒出口管(21)分别固定安装在釜体(1)底面的左右两侧,冷热媒进口管(20)和冷热媒出口管(21)位于釜体(1)内部的一端固定连接有橡胶管(22),两个橡胶管(22)均固定安装在增益块(38)的底面且分别与两个传输槽(19)连通。
