专利号: 2022235440613
申请人: 陶普斯化学科技(北京)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

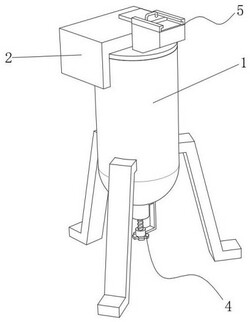

1.一种化学反应釜,包括反应釜本体(1),其特征在于:所述反应釜本体(1)的外部设置有升降机构(4),所述升降机构(4)包括螺纹杆(41)和螺纹管(42),所述反应釜本体(1)的外部设置有移动机构(5),所述移动机构(5)包括投放口(51)和挡板(53),所述反应釜本体(1)的外表面固定连接有机构箱(2),所述机构箱(2)的内部设置有联动机构(3),所述联动机构(3)包括伺服电机(301)、齿条(305)、齿轮(308)、转动杆(309)和三个剐蹭板(311),三个所述剐蹭板(311)均与反应釜本体(1)相适配,三个所述剐蹭板(311)的外表面均固定连接有若干个搅拌杆(310),每组所述搅拌杆(310)均固定连接在转动杆(309)的外表面。

2.根据权利要求1所述的一种化学反应釜,其特征在于:所述螺纹杆(41)的一端转动连接有滑块(43),所述滑块(43)滑动连接在反应釜本体(1)的内壁,所述螺纹杆(41)与螺纹管(42)螺纹连接,所述螺纹管(42)的外表面固定连接有固定板二(44),所述固定板二(44)固定连接在反应釜本体(1)的外表面。

3.根据权利要求1所述的一种化学反应釜,其特征在于:所述投放口(51)固定连通在反应釜本体(1)的外表面,所述投放口(51)的外表面固定连接有两个滑轨(52),两个所述滑轨(52)均滑动连接在挡板(53)的外表面。

4.根据权利要求1所述的一种化学反应釜,其特征在于:所述伺服电机(301)固定连接在反应釜本体(1)的外表面,所述伺服电机(301)的输出端固定连接有转动盘(302),所述转动盘(302)的外表面通过销轴铰接有连杆(303),所述连杆(303)的一端通过销轴铰接有固定板一(304),所述固定板一(304)固定连接在齿条(305)的外表面。

5.根据权利要求1所述的一种化学反应釜,其特征在于:所述齿条(305)的外表面固定连接有两个滑管(306),所述反应釜本体(1)的外表面固定连接有滑杆(307),两个所述滑管(306)均滑动连接在滑杆(307)的外表面。

6.根据权利要求1所述的一种化学反应釜,其特征在于:所述转动杆(309)的一端贯穿反应釜本体(1)的外表面并与反应釜本体(1)转动连接,所述齿轮(308)固定连接在转动杆(309)的外表面,所述齿条(305)与齿轮(308)相啮合。
