专利号: 2019209060538
申请人: 南安广友五金制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-06-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

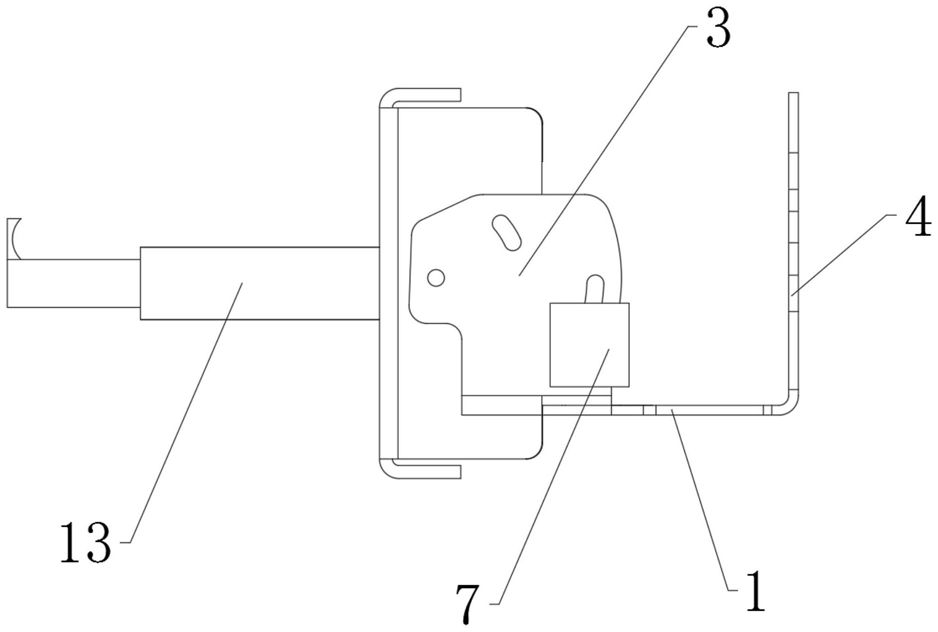

1.一种家用五金挂钩配件,包括安装支架(1),其特征在于:所述安装支架(1)的上侧边固定设置有第一固定挡板(2),所述安装支架(1)的下侧边固定设置有第二固定挡板(3),所述安装支架(1)的基面位于第一固定挡板(2)和第二固定挡板(3)的右侧固定设置有安装板(4),所述安装支架(1)的基面位于安装板(4)的左侧固定设置有挂钩座(5),所述挂钩座(5)的上侧边固定设置有第一连接卡板(6),所述挂钩座(5)的下侧边固定设置有第二连接卡板(7),所述挂钩座(5)的正面左侧中间处开设有第一安装槽(8),所述第一安装槽(8)内部中间处固定设置有第一连接杆(9),所述挂钩座(5)的正面右侧中间处开设有第二安装槽(10),所述第二安装槽(10)的内部中间处固定设置有第二连接杆(11),所述第一安装槽(8)通过第一连接杆(9)连接有第一伸缩挂钩(12),所述第二安装槽(10)通过第二连接杆(11)连接有第二伸缩挂钩(13),所述第一伸缩挂钩(12)上侧设置有第一伸缩调节旋钮(14),所述第二伸缩挂钩(13)的上侧固定设置有第二伸缩调节旋钮(15)。

2.根据权利要求1所述的一种家用五金挂钩配件,其特征在于:所述第一伸缩挂钩(12)与第一连接杆(9)的连接处设置有连接套环,并且所述第一伸缩挂钩(12)通过连接套环与第一连接杆(9)转动连接。

3.根据权利要求1所述的一种家用五金挂钩配件,其特征在于:所述第二伸缩挂钩(13)与第二连接杆(11)的连接处设置有连接套环,并且所述第二伸缩挂钩(13)通过连接套环与第二连接杆(11)转动连接。

4.根据权利要求1所述的一种家用五金挂钩配件,其特征在于:所述第一连接卡板(6)和第二连接卡板(7)远离挂钩座(5)的一端呈U型结构设置。

5.根据权利要求1所述的一种家用五金挂钩配件,其特征在于:所述挂钩座(5)通过第一连接卡板(6)、第二连接卡板(7)分别与第一固定挡板(2)、第二固定挡板(3)挂接。

6.根据权利要求1所述的一种家用五金挂钩配件,其特征在于:所述安装板(4)开设有螺母孔。
