专利号: 2019205611052
申请人: 安徽皖国动力科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

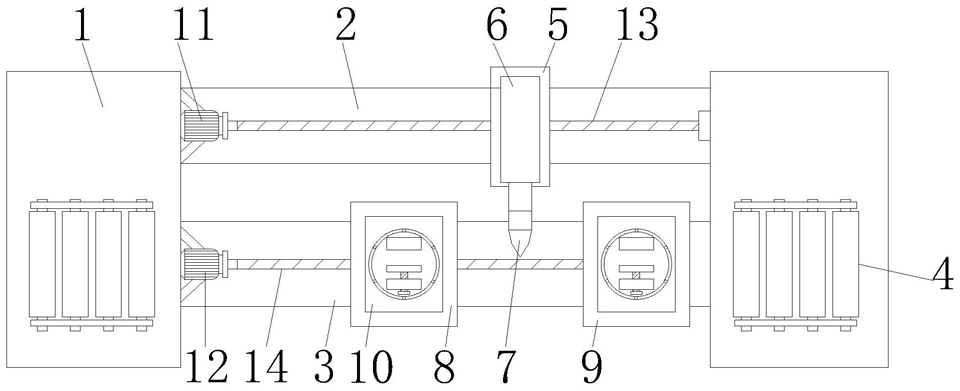

1.一种轻钢自动化折弯装置,包括两个支撑座(1),其特征在于:两个所述支撑座(1)之间固定连接有底板(2)和固定板(3),所述支撑座(1)的顶部固定安装有传送辊(4),所述底板(2)上滑动连接有第一滑板(5),所述第一滑板(5)的顶部固定安装有液压缸(6),所述液压缸(6)的输出端固定安装有折弯头(7),所述固定板(3)上滑动连接有第二滑板(8),所述固定板(3)的顶部固定连接有固定座(9),所述第二滑板(8)的顶部和固定座(9)的顶部均设置有夹紧机构(10),位于左侧的支撑座(1)右侧面固定安装有第一电机(11)和第二电机(12),所述第一电机(11)的输出端固定安装有第一螺杆(13),所述第一螺杆(13)的另一端贯穿第一滑板(5)的侧面并与位于右侧的支撑座(1)侧面转动连接,且第一滑板(5)与第一螺杆(13)之间螺纹连接,所述第二电机(12)的输出轴固定连接有第二螺杆(15),所述第二螺杆(15)的另一端贯穿第二滑板(8)的侧面并与固定座(9)的左侧面转动连接,且第二螺杆(15)与第二滑板(8)之间螺纹连接;

所述夹紧机构(10)包括固定盒(101),所述固定盒(101)顶部的中间开有圆柱形的空腔(102),所述空腔(102)的内侧壁开有圆环状的滑槽,所述空腔(102)的内底壁固定连接有转轴(103),所述转轴(103)的外圆面转动连接有转块(104),所述转块(104)的外圆面固定连接有多个均匀排列的滚轮(105),多个所述滚轮(105)与空腔(102)内的滑槽滑动连接,所述转块(104)的顶部对称固定连接有两个夹紧块(106),其中一个夹紧块(106)的侧面螺纹连接有螺栓(107),且螺栓(107)穿过夹紧块(106)并固定连接有夹板(108),所述转块(104)的底部的边缘处固定连接有固定柱(109),所述固定柱(109)与空腔(102)的内壁之间固定连接有弹簧(110)。

2.根据权利要求1所述的一种轻钢自动化折弯装置,其特征在于:所述固定座(9)的顶部与第二滑板(8)的顶部位于同一水平面上。

3.根据权利要求1所述的一种轻钢自动化折弯装置,其特征在于:所述折弯头(7)位于第二螺杆(14)水平面的上方。

4.根据权利要求1所述的一种轻钢自动化折弯装置,其特征在于:所述滚轮(105)的数量不少于六个。

5.根据权利要求1所述的一种轻钢自动化折弯装置,其特征在于:所述夹板(108)位于两个夹紧块(106)之间,且夹板(108)的底部搭接在转块(104)的顶部。

6.根据权利要求1所述的一种轻钢自动化折弯装置,其特征在于:所述弹簧(110)与转块(104)的底部与空腔(102)的内底壁之间留有间隙。
