专利号: 2019204825923
申请人: 淮安鑫塬铭新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2025-08-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

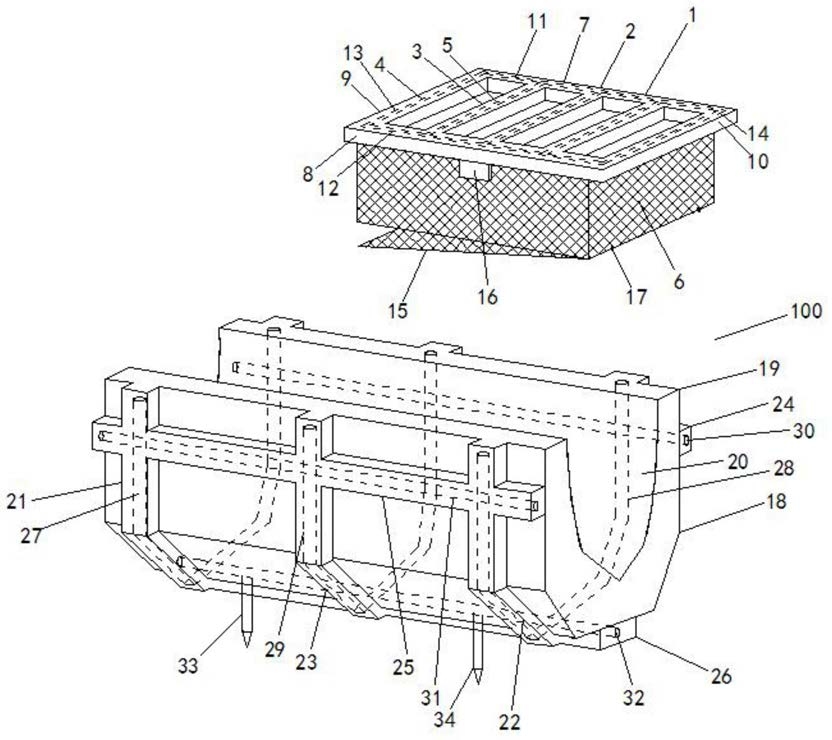

1.一种树脂混凝土V型排水沟及盖板组件,其特征在于,所述组件包括V型排水沟及盖板,所述V型排水沟包括U形本体、设置于所述U形本体内的V形排水槽、固设于所述U形本体第一端外侧壁上的U形第一加强凸肋、固设于所述U形本体第二端外侧壁上的U形第二加强凸肋、固设于所述U形本体外侧壁中部的至少一个第三加强凸肋、固设于所述U形本体第一外侧壁上与所述U形本体长度方向平行设置的第一加强凸条、固设于所述U形本体第二外侧壁上与所述U形本体长度方向平行设置的第二加强凸条、固设于所述U形本体底壁底面上与所述U形本体长度方向平行设置的第三加强凸条,所述第一加强凸肋内嵌设有第一U形钢条,所述第二加强凸肋内嵌设有第二U形钢条,所述至少一个第三加强凸肋中的每个第三加强凸肋内均嵌设有第三U形钢条,所述第一加强凸条内嵌设有第一横向钢条,所述第二加强凸条内嵌设有第二横向钢条,所述第三加强凸条内嵌设有第三横向钢条,所述U形本体、第一加强凸条、第二加强凸条、第三加强凸肋、第一加强凸条、第二加强凸条和第三加强凸条均采用树脂混凝土制成;

所述盖板包括由树脂混凝土制成的框形本体、固设于所述框形本体内由树脂混凝土制成的至少两根连接柱、嵌设于所述框形本体内的框形钢架、嵌设于所述至少两根连接柱中每根连接柱内的连接钢柱、设置于所述框形本体底面与所述框形钢架固定连接的不锈钢框形网罩,所述框形本体包括第一横向板块、与所述第二横向板块平行设置的第二横向板块、连接所述第一横向板块第一端和第二横向板块第一端的第一纵向板块、连接所述第一横向板块第二端和第二横向板块第二端的第二纵向板块,所述至少两根连接柱等间距平行固定设置于所述第一横向板块和第二横向板块之间,所述框形钢架包括嵌设于第一横向板块内的第一横向钢柱、嵌设于第二横向板块内的第二横向钢柱、嵌设于所述第一纵向板块内的第一纵向钢柱、嵌设于所述第二纵向板块内的第二纵向钢柱,所述第一纵向钢柱与所述第一横向钢柱第一端和第二横向钢柱第一端固定连接,所述第二纵向钢柱与所述第一横向钢柱第二端和第二横向钢柱第二端固定连接,所述连接钢柱第一端与所述第一横向钢柱固定连接,所述连接钢柱第二端与所述第一横向钢柱固定连接,所述框形网罩顶端开口,所述框形网罩底端设有不锈钢网底,所述框形本体底面设有供所述框形网罩顶端插入连接的环形槽,所述环形槽底壁延伸至所述第一横向钢柱、第一纵向钢柱、第二横向钢柱和第二纵向钢柱位置处。

2.根据权利要求1所述的树脂混凝土V型排水沟及盖板组件,其特征在于,所述框形网罩四个侧壁顶端分别插入至所述环形槽内与所述第一横向钢柱、第一纵向钢柱、第二横向钢柱和第二纵向钢柱焊接连接。

3.根据权利要求1所述的树脂混凝土V型排水沟及盖板组件,其特征在于,所述环形槽的槽宽大于所述框形网罩侧壁厚度。

4.根据权利要求1所述的树脂混凝土V型排水沟及盖板组件,其特征在于,所述第一横向板体中部内还固设有伸出至所述第一横向板体底面外的第一调节钢片,所述第一调节钢片顶端与所述第一横向钢柱中部固定连接,所述第二横向板体中部内还固设有伸出至所述第二横向板体底面外的第二调节钢片,所述第二调节钢片顶端与所述第二横向钢柱中部固定连接,所述第一调节钢片和第二调节钢片均位于所述框形网罩外。

5.根据权利要求4所述的树脂混凝土V型排水沟及盖板组件,其特征在于,所述第一调节钢片顶端与所述第一横向钢柱焊接连接,所述第二调节钢片顶端与所述第二横向钢柱焊接连接。

6.根据权利要求5所述的树脂混凝土V型排水沟及盖板组件,其特征在于,所述第一横向板体中部底面设有供所述第一调节钢片插入焊接的第一插槽,所述第一插槽底端延伸至所述第一横向钢柱位置处,所述第一插槽宽度大于所述第一调节钢片的厚度,所述第二横向板体中部底面设有供所述第二调节钢片插入焊接的第二插槽,所述第二插槽底端延伸至所述第二横向钢柱位置处,所述第二插槽宽度大于所述第二调节钢片的厚度。

7.根据权利要求1所述的树脂混凝土V型排水沟及盖板组件,其特征在于,所述网底第一端与所述框形网罩第一侧壁底端可转动连接,所述网底第二端与所述框形网罩第二侧壁底端通过钢丝扎接。

8.根据权利要求1所述的树脂混凝土V型排水沟及盖板组件,其特征在于,所述第三加强凸条底部设有垂直伸出至所述第三加强凸条底部外的第一定位钢柱和第二定位钢柱,所述第一定位钢柱和第二定位钢柱分别固设于所述第三加强凸条两端,所述第一定位钢柱顶端与所述第三横向钢条第一端垂直固定连接,所述第一定位钢柱底端伸出至所述第三加强凸条底面外,所述第二定位钢柱顶端与所述第三横向钢条第二端垂直固定连接,所述第二定位钢柱底端伸出至所述第三加强凸条底面外。
