专利号: 201920482744X
申请人: 淮安鑫塬铭新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2025-08-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

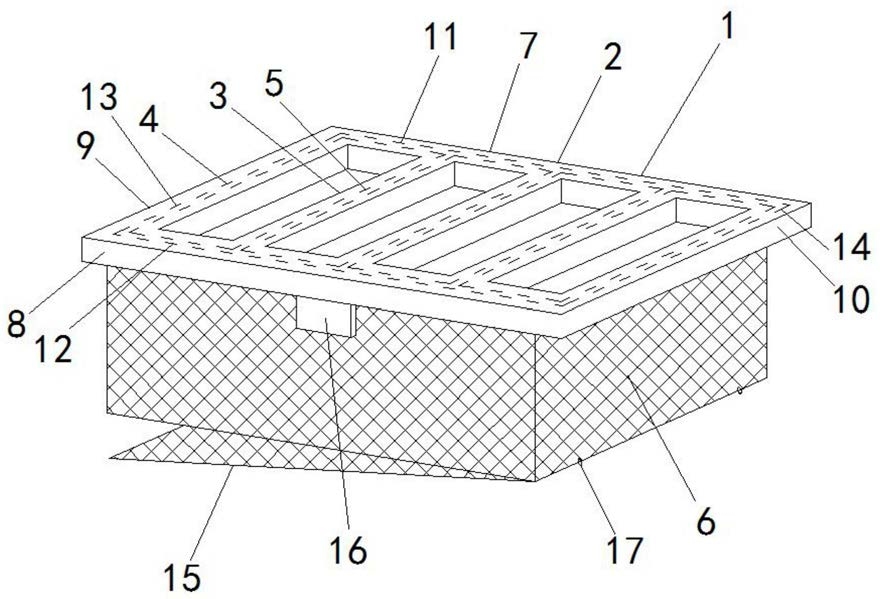

1.一种树脂混凝土排水沟盖板,其特征在于,所述盖板包括由树脂混凝土制成的框形本体、固设于所述框形本体内由树脂混凝土制成的至少两根连接柱、嵌设于所述框形本体内的框形钢架、嵌设于所述至少两根连接柱中每根连接柱内的连接钢柱、设置于所述框形本体底面与所述框形钢架固定连接的不锈钢框形网罩,所述框形本体包括第一横向板块、与所述第一横向板块平行设置的第二横向板块、连接所述第一横向板块第一端和第二横向板块第一端的第一纵向板块、连接所述第一横向板块第二端和第二横向板块第二端的第二纵向板块,所述至少两根连接柱等间距平行固定设置于所述第一横向板块和第二横向板块之间,所述框形钢架包括嵌设于第一横向板块内的第一横向钢柱、嵌设于第二横向板块内的第二横向钢柱、嵌设于所述第一纵向板块内的第一纵向钢柱、嵌设于所述第二纵向板块内的第二纵向钢柱,所述第一纵向钢柱与所述第一横向钢柱第一端和第二横向钢柱第一端固定连接,所述第二纵向钢柱与所述第一横向钢柱第二端和第二横向钢柱第二端固定连接,所述连接钢柱第一端与所述第一横向钢柱固定连接,所述连接钢柱第二端与所述第一横向钢柱固定连接,所述框形网罩顶端开口,所述框形网罩底端设有不锈钢网底,所述框形本体底面设有供所述框形网罩顶端插入连接的环形槽,所述环形槽底壁延伸至所述第一横向钢柱、第一纵向钢柱、第二横向钢柱和第二纵向钢柱位置处。

2.根据权利要求1所述的树脂混凝土排水沟盖板,其特征在于,所述框形网罩四个侧壁顶端分别插入至所述环形槽内与所述第一横向钢柱、第一纵向钢柱、第二横向钢柱和第二纵向钢柱焊接连接。

3.根据权利要求1所述的树脂混凝土排水沟盖板,其特征在于,所述环形槽的槽宽大于所述框形网罩侧壁厚度。

4.根据权利要求1所述的树脂混凝土排水沟盖板,其特征在于,所述第一横向板体中部内还固设有伸出至所述第一横向板体底面外的第一调节钢片,所述第一调节钢片顶端与所述第一横向钢柱中部固定连接,所述第二横向板体中部内还固设有伸出至所述第二横向板体底面外的第二调节钢片,所述第二调节钢片顶端与所述第二横向钢柱中部固定连接,所述第一调节钢片和第二调节钢片均位于所述框形网罩外。

5.根据权利要求4所述的树脂混凝土排水沟盖板,其特征在于,所述第一调节钢片顶端与所述第一横向钢柱焊接连接,所述第二调节钢片顶端与所述第二横向钢柱焊接连接。

6.根据权利要求5所述的树脂混凝土排水沟盖板,其特征在于,所述第一横向板体中部底面设有供所述第一调节钢片插入焊接的第一插槽,所述第一插槽底端延伸至所述第一横向钢柱位置处,所述第一插槽宽度大于所述第一调节钢片的厚度,所述第二横向板体中部底面设有供所述第二调节钢片插入焊接的第二插槽,所述第二插槽底端延伸至所述第二横向钢柱位置处,所述第二插槽宽度大于所述第二调节钢片的厚度。

7.根据权利要求1所述的树脂混凝土排水沟盖板,其特征在于,所述网底第一端与所述框形网罩第一侧壁底端可转动连接,所述网底第二端与所述框形网罩第二侧壁底端通过钢丝扎接。
