专利号: 2019202970782
申请人: 泉州味盛食品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

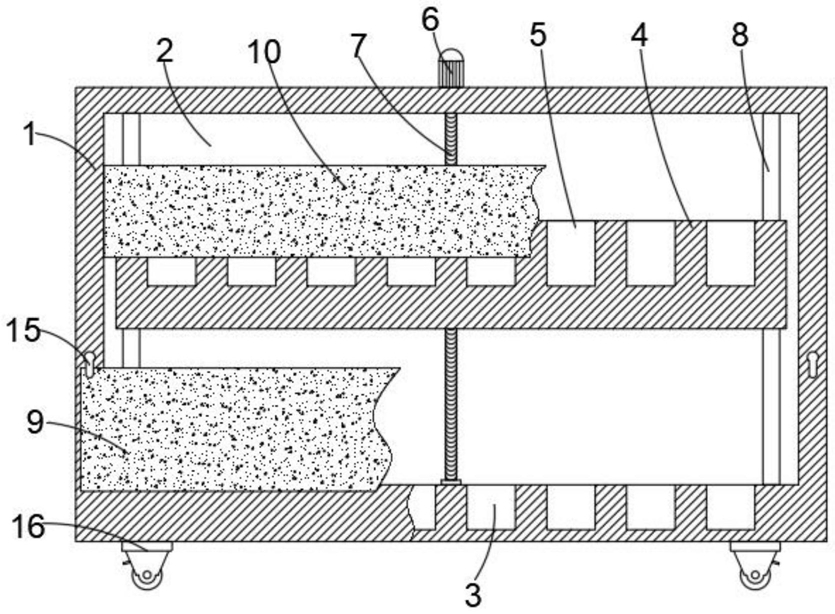

1.一种轮胎放置架,包括放置架(1),其特征在于,所述放置架(1)中设有对称设置的两个放置槽(2),且两个放置槽(2)的开口相反设置,两个所述放置槽(2)的下侧内壁均排列设有开口向上的多个第一弧形槽(3),两个所述放置槽(2)中均滑动连接有滑板(4),且两个滑板(4)中均排列设有开口向上的多个第二弧形槽(5),所述放置架(1)的上端固定连接有对称设置的驱动电机(6),且两个驱动电机(6)的输出端均连接有螺纹杆(7),两个所述螺纹杆(7)远离相应的驱动电机(6)的一端均贯穿放置架(1)的上侧侧壁并延伸至相应的放置槽(2)中设置,且两个螺纹杆(7)贯穿相应的滑板(4)并与相应的滑板(4)螺纹连接,两个所述放置槽(2)中均固定连接有对称设置的固定杆(8),且两组固定杆(8)分别贯穿相应的滑板(4)并与滑板(4)滑动连接,所述放置架(1)中还设有相应的限制机构。2.根据权利要求1所述的一种轮胎放置架,其特征在于,所述限制机构包括对称设置的两个第一挡板(9)和两个第二挡板(10),两个所述第一挡板(9)的下端分别与放置架(1)的两侧侧壁转动连接,且两个第一挡板(9)靠近放置架(1)的下端设置,所述放置架(1)的侧壁设有与第一挡板(9)配合设置的限位机构,两个所述第二挡板(10)分别位于两个放置槽(2)中并与相应的放置槽(2)的内壁固定连接,且两个第二挡板(10)均靠近相应放置槽(2)的上端和开口处设置。3.根据权利要求2所述的一种轮胎放置架,其特征在于,所述限位机构包括限位杆(15),所述放置槽(2)的两个侧壁中设有对称设置的滑槽(11),且两组滑槽(11)相互靠近的一侧内壁均通过弹簧(12)连接有滑块(13),所述滑块(13)远离弹簧(12)的一端固定连接有连接杆(14),且连接杆(14)远离滑块(13)的一端贯穿滑槽(11)并延伸至放置架(1)外设置,所述限位杆(15)与连接杆(14)贯穿滑槽(11)的一端转动连接。4.根据权利要求1所述的一种轮胎放置架,其特征在于,所述放置架(1)的下端固定连接有两组对称设置的锁止万向轮(16)。5.根据权利要求1所述的一种轮胎放置架,其特征在于,两个所述放置槽(2)相互靠近的一侧内壁固定连接有对称设置的限位块(17),且限位块(17)位于滑板(4)的上方设置。6.根据权利要求1所述的一种轮胎放置架,其特征在于,所述放置架(1)的表面喷涂有防腐蚀漆。
