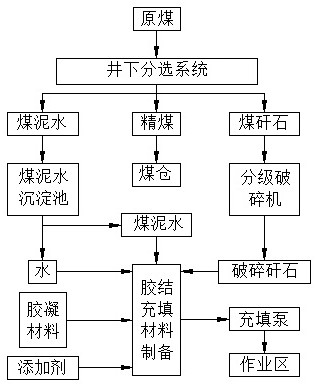

1.一种深部矿井煤泥水就地充填方法，其特征在于，包括以下步骤：将开采出的原煤通过井下分选系统进行分选，分选出煤矸石和煤泥水；将煤矸石运往井下破碎系统，破碎后作为煤泥水胶结充填材料制备的粗骨料；将煤泥水进行沉淀脱水处理；将破碎后的煤矸石和沉淀脱水后的煤泥水搅拌混合，在搅拌的过程中添加粉煤灰、水泥、早强剂、减水剂和污水搅拌制备成胶结充填材料，最后，通过管路泵送运输至作业区进行充填。

2.根据权利要求1所述的一种深部矿井煤泥水就地充填方法，其特征在于，所述方法包括以下步骤：将井下开采出的原煤直接运输到井下洗选硐室进行分选，分选出的煤矸石和煤泥水；将煤矸石运往井下破碎系统，经破碎机破碎粒径达到5mm以下；将煤泥水进行沉淀脱水处理后，得到含水率为25 30%的浓缩煤泥水；将上述制备的煤矸石、浓缩煤泥水混合搅~拌，在搅拌的过程中加入粉煤灰、水泥、添加剂和污水，搅匀后制备得到料浆浓度为76% 82%~的充填材料，其中充填材料中各组分的质量百分比为：浓缩煤泥水10% 25%、煤矸石35%~ ~

50%、粉煤灰15% 30%、水泥5% 15%、早强剂0.5% 1.5%、减水剂0.5% 1.5%、余量为污水，然后~ ~ ~ ~通过泵送管道运输至作业区进行充填。

3.一种煤泥水胶结充填材料，其特征在于，所述煤泥水胶结充填材料按照质量百分比包括以下组分：浓缩煤泥水10% 25%、煤矸石35% 50%、粉煤灰15% 30%、水泥5% 15%、添加剂~ ~ ~ ~

1% 2%、余量为水，以上各物质质量百分含量总量为100%。

~

4.根据权利要求3所述的一种煤泥水胶结充填材料，其特征在于，所述煤泥水胶结充填材料的料浆浓度为76% 82%。

~

5.根据权利要求3所述的一种煤泥水胶结充填材料，其特征在于，所述浓缩煤泥水为含水率为25%～30%的煤泥水。

6.根据权利要求3所述的一种煤泥水胶结充填材料，其特征在于，所述煤矸石粒径≤

5mm。

7.根据权利要求3所述的一种煤泥水胶结充填材料，其特征在于，所述添加剂包括早强剂和减水剂，其添加量分别为0.5% 1.5%、0.5% 1.5%。

~ ~
