专利号: 2019113400645
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种感知孔内压力分布状态的压杆,其特征在于,包括:

多个可相互连接且可伸入与取出钻孔的中心压杆;

柔性薄膜压力传感器,呈环形状并紧贴附着在所述中心压杆的外表面上,用于测量钻孔内壁所受压力大小与压力分布状态;

电源模块,放置在所述中心压杆的内部空间,用于为各用电模块提供电量;

数据收集模块,放置在所述中心压杆的内部空间,用于实时收集所述柔性薄膜压力传感器的压力测量结果,并将结果储存,通过WIFI通讯模块传输给计算机。

2.如权利要求1所述的感知孔内压力分布状态的压杆,其特征在于,所述柔性薄膜压力传感器由多个压力敏感单元阵列排布而成。

3.如权利要求2所述的感知孔内压力分布状态的压杆,其特征在于,所述柔性薄膜压力传感器外覆盖有软质橡胶层,所述柔性薄膜压力传感器连同中心压杆外侧使用该软质橡胶层进行包裹,形成密闭空间。

4.如权利要求3所述的感知孔内压力分布状态的压杆,其特征在于,所述橡胶层外侧包裹有柔性钢丝网,所述柔性钢丝网的一部分埋藏在所述软质橡胶层中,柔性钢丝网的另一部分裸露在空气中。

5.如权利要求3所述的感知孔内压力分布状态的压杆,其特征在于,所述柔性钢丝网外套有可抽取硬质保护壳,用于保护压杆伸入与取出钻孔过程中软质橡胶层不被孔壁磨损。

6.如权利要求1所述的感知孔内压力分布状态的压杆,其特征在于,所述中心压杆表面存在一定数量的通孔,用于连通数据传输导线,实现柔性薄膜压力传感器与数据收集模块的连接。

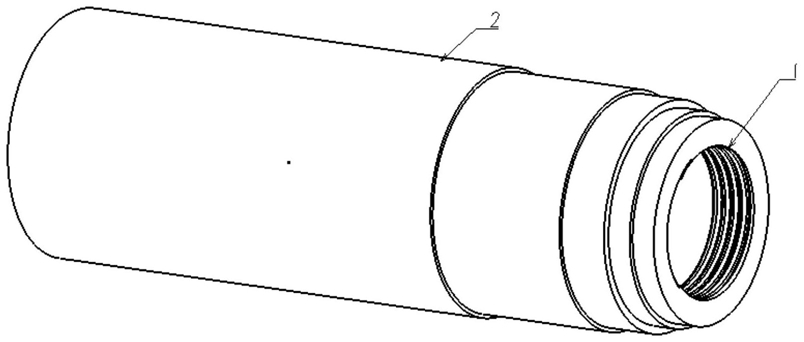

7.如权利要求1所述的感知孔内压力分布状态的压杆,其特征在于,所述中心压杆的一端为实心,其另一端为盲孔,该盲孔端带有用于中心压杆之间的连接的内螺纹。
