专利号: 2023219162110
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-02-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

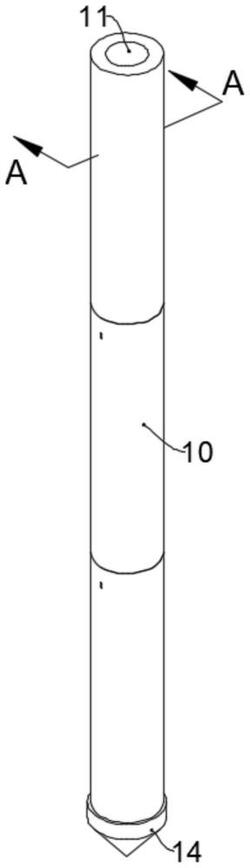

1.一种矿产用钻杆,包括上下等距分布的钻杆(10),最上侧的所述钻杆(10)上端面内设置有螺纹连接孔(11),最下侧的所述钻杆(10)下端螺纹配合有钻头(14),其特征在于:最下侧的所述钻杆(10)以及中间部分的所述钻杆(10)上端面内均设有开口向上的方孔(15),所述方孔(15)外侧设有周向分布的销孔(16),每个所述销孔(16)上端开口设置,最上侧的所述钻杆(10)以及中间部分的所述钻杆(10)下端面均固定有方柱(18)以及以所述方柱(18)周向分布的圆柱销(17),所述钻杆(10)两两之间通过连接结构连接;

所述连接结构包括连接杆(13),所述连接杆(13)后端固设有第一限位块(20),所述连接杆(13)内设置有滑块(21),所述滑块(21)前端面固定有拉杆(28),所述拉杆(28)前端设置有第二限位块(22),所述滑块(21)后端面固定有弹簧(26)。

2.根据权利要求1所述的一种矿产用钻杆,其特征在于:所述圆柱销(17)的个数与所述销孔(16)的个数相对应,所述圆柱销(17)能够卡入其下侧的所述销孔(16)内,每个所述方柱(18)均能卡入其下侧的所述方孔(15)内。

3.根据权利要求1所述的一种矿产用钻杆,其特征在于:每个所述方孔(15)前后两侧均连通设有连接腔(19),后侧每个所述连接腔(19)后侧均连通设有开口向后的第一限位腔(23),前侧的每个所述连接腔(19)前侧均连通设有通腔(24),每个所述通腔(24)前侧均连通设有开口向前的第二限位腔(25)。

4.根据权利要求3所述的一种矿产用钻杆,其特征在于:每个所述方柱(18)内均设有前后贯通的通孔(12),每个所述连接杆(13)能够贯穿对应侧的所述通孔(12)以及连接腔(19),每个所述拉杆(28)能够贯穿对应侧的所述通腔(24),每个所述第二限位块(22)能够卡入对应侧的所述第二限位腔(25)内,每个所述第一限位块(20)能够卡入对应侧的所述第一限位腔(23)内。

5.根据权利要求1所述的一种矿产用钻杆,其特征在于:每个所述连接杆(13)内均设有滑块腔(27),每个所述滑块(21)分别与对应侧的所述滑块腔(27)滑动配合,每个所述弹簧(26)后端分别固定于对应侧的所述滑块腔(27)后侧壁上。

6.根据权利要求5所述的一种矿产用钻杆,其特征在于:每个所述拉杆(28)分别贯穿对应侧的所述连接杆(13)前端,每个所述第二限位块(22)内均设有拉杆腔(29)。
