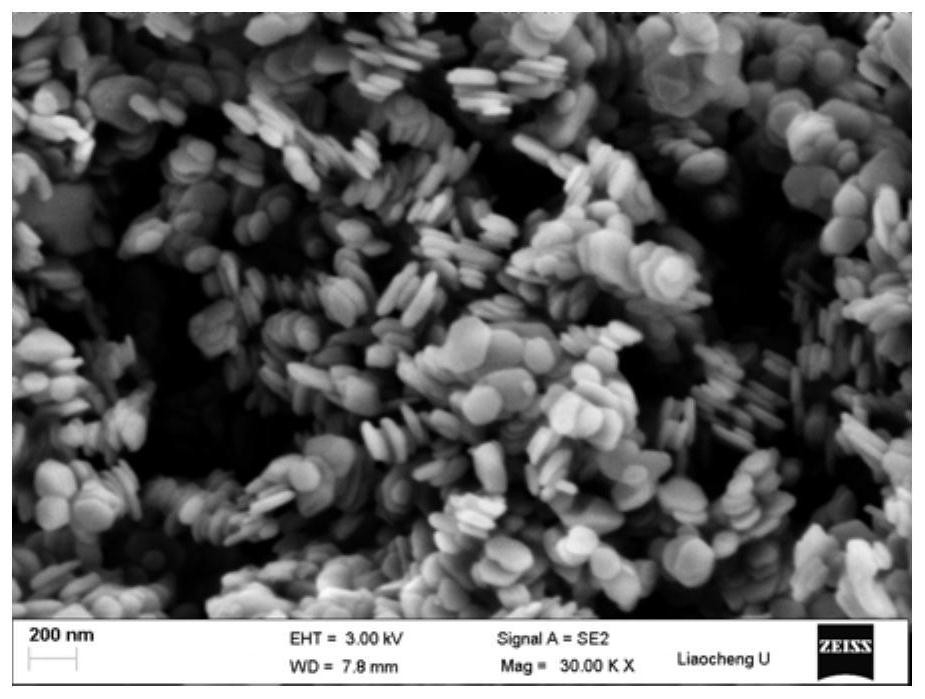

1.一种片状氢氧化镁阻燃剂的制备方法，其特征在于，包括如下步骤：

将称量好的氯化镁溶液置于反应釜内，加入两性三嵌段共聚物晶型导向剂搅拌均匀，进行第一次升温至30‑70℃后，搅拌状态下将氢氧化钠以恒定的速率滴加至反应釜内，滴加完闭后在50‑65℃保温搅拌反应1 h；停止搅拌升温至70‑90℃进行常压水热陈化反应12‑

36h，经过压滤、水洗、烘干、粉碎得本发明的片状氢氧化镁阻燃剂；其中氯化镁与氢氧化钠摩尔比为n氯化镁：n氢氧化钠=1:2‑4；所述的晶型导向剂为聚环氧乙烷和聚环氧丙烷的两性三嵌段共聚物EOnPOmEOn；所述的两性三嵌段共聚物EOnPOmEOn，其中m聚环氧丙烷=70，聚环氧乙烷链节与聚环氧丙烷链节数比n聚环氧乙烷：m聚环氧丙烷=0.1‑2.0 ；在反应体系中的浓度为0.5‑5.0g/ L。

2.根据权利要求1所述的片状氢氧化镁阻燃剂的制备方法，其特征在于，所述的氯化镁与氢氧化钠摩尔比为n氯化镁：n氢氧化钠=1:2.5。

3.根据权利要求1所述的片状氢氧化镁阻燃剂的制备方法，其特征在于，所述的氯化镁溶液为地下卤水经晒盐后精制得到，或由固体氯化镁溶解得到，在反应体系中氯化镁浓度为0.5‑3 mol/ L；氢氧化钠的浓度为1‑5 mol/ L。

4.根据权利要求1所述的片状氢氧化镁阻燃剂的制备方法，其特征在于，所述的氢氧化钠加入时的搅拌转速为150～500r/min。

5.根据权利要求1所述的片状氢氧化镁阻燃剂的制备方法，其特征在于，所述的反应体系中氯化镁浓度为0.75 mol/ L；氢氧化钠的浓度为2.35mol/ L。

6.根据权利要求1所述的片状氢氧化镁阻燃剂的制备方法，其特征在于，所述的两性三嵌段共聚物为EO106PO70EO106 ,在反应体系中的浓度为2.0g/ L。

7.根据权利要求1所述的片状氢氧化镁阻燃剂的制备方法，其特征在于，所述的第一次升温温度为35℃；所述的水热陈化反应温度为80℃，时间为24h。
