1.一种Pickering 乳液改性木塑复合材料的制备方法，其特征在于：该方法包括以下步骤：

（1）制备Pickering 乳液；所述步骤（1）具体包括如下内容：将纳米二氧化硅分散于去离子水中制备成质量分数为0.5%‑2%二氧化硅分散液，并用盐酸或醋酸调节pH值为 3‑4；在二氧化硅分散液中加入助剂，以100‑800 rpm/min搅拌2 min形成混合液，然后再将液体石蜡以油水体积比1：3、1：4、或1：5的比例加入混合液中，以3000‑8000 rpm/min 搅拌5‑10min得到预乳液；将预乳液在高压均质机中以40‑80MPa的压力均质5‑10min，得到Pickering乳液；

（2）废植物纤维填料处理；所述步骤（2）具体包括如下内容：将颗粒状废植物纤维填料置于浸渍罐中，并以负压抽真空处理30min；将步骤（1）得到的Pickering乳液引入浸渍罐中，并加压处理40 min，然后将经过Pickering乳液处理的废植物纤维填料干燥至恒重；

（3）制备木塑复合材料；所述步骤（3）具体包括如下内容：将步骤（2）得到的干燥至恒重的Pickering乳液处理的废植物纤维填料与高分子聚合物基体以质量比4：6经高混机充分混合5min，然后在103℃下干燥2h，并通过双螺杆挤出机出料；挤出后的混合物通过削片机粉碎成粒径为10‑60目的颗粒，得到木塑复合材料，再利用模具将木塑复合材料注塑成型。

2.根据权利要求1所述的一种Pickering 乳液改性木塑复合材料的制备方法，其特征在于：所述的纳米二氧化硅的粒径为10‑20 nm。

3.根据权利要求2所述的一种Pickering 乳液改性木塑复合材料的制备方法，其特征在于：所述的助剂为失水山梨糖醇脂肪酸酯和失水山梨醇单油酸酯聚氧乙烯醚的混合物，其中每升二氧化硅分散液中失水山梨糖醇脂肪酸酯加入的量为10‑40g，失水山梨醇单油酸酯聚氧乙烯醚加入的量为10‑30g。

4.根据权利要求3所述的一种Pickering 乳液改性木塑复合材料的制备方法，其特征在于：所述的废植物纤维填料为木粉、竹粉、稻壳或者秸秆中的任意一种，粒径为10‑60目。

5.根据权利要求4所述的一种Pickering 乳液改性木塑复合材料的制备方法，其特征在于：所述的高分子聚合物基体为聚乙烯、聚丙烯、聚氯乙烯中的任意一种。

6.根据权利要求4所述的一种Pickering 乳液改性木塑复合材料的制备方法，其特征在于：所述的木塑复合材料注塑成型的注塑温度为175℃，注塑压力为5MPa，制得的木塑复3

合材料密度为0.86g/cm。

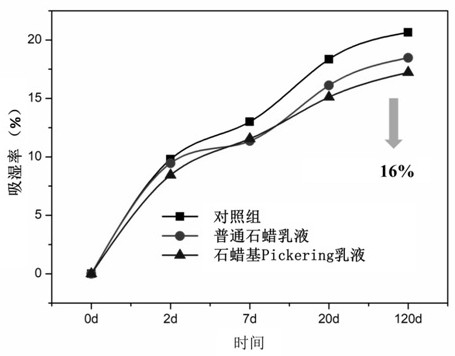

7.一种如权利要求1‑6任一项所述的Pickering 乳液改性木塑复合材料的制备方法所制得的Pickering 乳液改性木塑复合材料。
