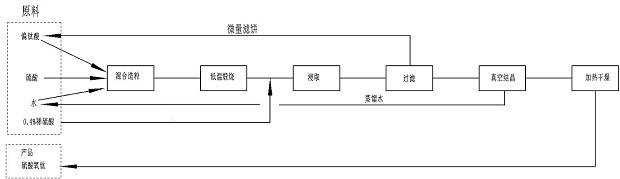

1.一种制备全水溶性硫酸氧钛粉剂的新工艺，其特征在于，包括以下步骤：（1）取工业偏钛酸固体1 1000g，在0 120℃下烘干0.5 10h，粉碎后使用30目 325目不~ ~ ~ ~锈钢筛筛分；

（2）将过筛的偏钛酸粉体和硫酸、蒸馏水混合造粒，偏钛酸、硫酸及水的物料比为1:0.5

3:0.1 3；

~ ~

（3）将物料球置于50 400℃下均化0.1 10h，后升温至50 400℃煅烧0.1 10h；

~ ~ ~ ~

（4）将煅烧后的物料球冷却、粉碎，使用30目 325目不锈钢筛筛分；

~

（5）使用0.1 5倍质量的稀硫酸对过筛后的粉体进行溶解，在10 110℃温度下、28~ ~ ~

80kHz频率超声波条件下持续浸取0.1 10h；

~

（6）将浸取后的溶液过滤，澄清透明的滤液为硫酸氧钛溶液；

（7）将硫酸氧钛溶液在10 100kpa，20 100℃下减压蒸馏，浓缩至近干，白色析出物即为~ ~硫酸氧钛；

（8）将硫酸氧钛固体于50 200℃下烘干，获得硫酸氧钛成品。

~

2.根据权利要求1所述的方法，其特征在于，所述步骤（2）中硫酸的浓度为98%，偏钛酸、硫酸物料比为1:1.25。

3.根据权利要求1所述的方法，其特征在于，所述步骤（3）将物料球置于120℃下均化

1h，后升温至260℃煅烧8h。

4.根据权利要求1所述的方法，其特征在于，所述步骤（5）中硫酸的质量浓度为0.4%。
