1.一种猫薄荷精油/萘酰化β–环糊精微胶囊的制备方法，其特征在于，所述方法如下：(1)向β–环糊精中加入1‑萘甲酸和二环己基碳二亚胺，65‑85下回流搅拌反应2.5‑3.5h后加入水，继续搅拌反应至所述二环己基碳二亚胺分解后冷却至室温，然后静置至析出固体，所述固体经抽滤洗涤后烘干，制得萘酰化β–环糊精，所述β–环糊精和1‑萘甲酸的摩尔比为1:2‑5，所述1‑萘甲酸与二环己基碳二亚胺的质量比为1:1，所述二环己基碳二亚胺与水的质量比为1:100‑150；

(2)将步骤(1)中制备的萘酰化β–环糊精溶于水中形成所述萘酰化β–环糊精的饱和溶液，然后向所述饱和溶液中加入猫薄荷精油乙醇溶液，搅拌反应至析出白色固体，然后冷却至室温，再静置至所述白色固体不再析出，所述白色固体经抽滤洗涤后烘干，制得猫薄荷精油/萘酰化β–环糊精微胶囊，所述萘酰化β–环糊精与猫薄荷精油的摩尔比为1.9280‑1.9970:1。

2.如权利要求1所述的方法，其特征在于，步骤(1)中，所述静置为在0‑5℃下静置，所述抽滤洗涤时以冰水为洗涤液洗涤3‑5次。

3.如权利要求1所述的方法，其特征在于，步骤(1)中，所述烘干为在100‑105℃下干燥

1‑1.5h。

4.如权利要求1所述的方法，其特征在于，步骤(2)中，所述静置为在0‑5℃下静置，所述抽滤洗涤时先以冰水为洗涤液洗涤3‑5次，再以无水乙醇为洗涤液洗涤3‑5次。

5.如权利要求1所述的方法，其特征在于，步骤(2)中，所述烘干为在25‑30℃下真空干燥4‑5h。

6.如权利要求1所述的方法，其特征在于，步骤(1)和步骤(2)中，所述搅拌的速度均为

300‑600r/min。

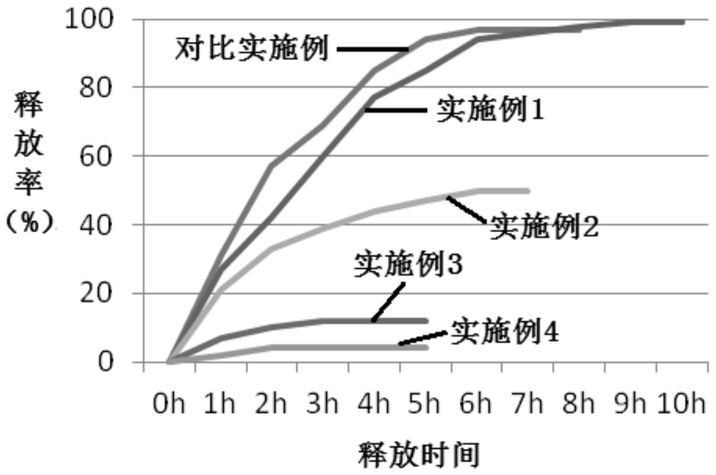

7.根据权利要求1‑6任一项所述制备方法制备得到的猫薄荷精油/萘酰化β–环糊精微胶囊，其特征在于，所述微胶囊由壁材和包裹在所述壁材中的芯材组成，所述壁材为萘酰化β–环糊精，所述芯材为猫薄荷精油。
