1.一种基于凝胶原位生长包覆MOFs的造纸加填方法，其特征在于，包括以下步骤：

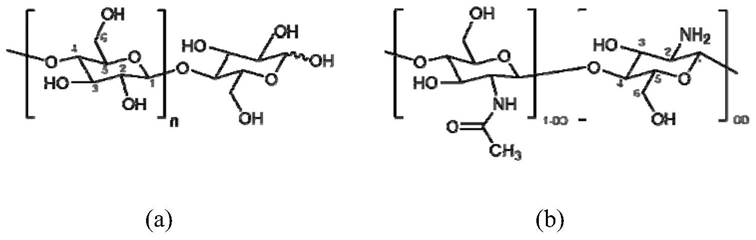

(1)制备壳聚糖-金属离子前体溶液：称取壳聚糖粉末，在去离子水中充分分散，得到壳聚糖粉末悬浮液；加入冰醋酸，搅拌溶解得到壳聚糖溶液；再加入六水合硝酸锌，充分搅拌溶解，得到壳聚糖-锌离子前体溶液；

(2)制备壳聚糖-金属离子-配体凝胶：配制氢氧化钠和2-甲基咪唑复合凝固浴；在搅拌作用下，向氢氧化钠和2-甲基咪唑复合凝固浴滴加壳聚糖-锌离子前体溶液，至壳聚糖完全形成凝胶，得到壳聚糖-金属离子-配体复合絮状凝胶悬浮液；

(3)制备壳聚糖-MOFs复合凝胶颗粒：收集步骤(2)得到的壳聚糖-金属离子-配体复合絮状凝胶悬浮液，转移至聚四氟乙烯反应釜中进行反应，使凝胶中金属离子与配体反应，生成金属有机骨架化合物ZIF-8；将反应所得壳聚糖-ZIF-8复合絮状凝胶悬浮液过滤分离，将产物洗涤直至中性，得到壳聚糖-ZIF-8复合凝胶颗粒；

(4)复合纸张抄造：将木浆疏解后，加水稀释进行磨浆；磨浆完成后继续加水稀释，得到稀释浆料；向稀释浆料中加入壳聚糖-ZIF-8复合凝胶颗粒，并混合均匀形成抄纸浆料；利用抄纸浆料抄造纸张，得到纤维素-壳聚糖-ZIF-8复合加填纸。

2.根据权利要求1所述的一种基于凝胶原位生长包覆MOFs的造纸加填方法，其特征在于，步骤(1)中冰醋酸的加入质量为壳聚糖粉末悬浮液的2％。

3.根据权利要求1所述的一种基于凝胶原位生长包覆MOFs的造纸加填方法，其特征在于，步骤(1)中壳聚糖溶液中壳聚糖的质量浓度为0.1％～1.0％。

4.根据权利要求1所述的一种基于凝胶原位生长包覆MOFs的造纸加填方法，其特征在于，步骤(1)中六水合硝酸锌和壳聚糖的质量比为0.1:1～9:1。

5.根据权利要求1所述的一种基于凝胶原位生长包覆MOFs的造纸加填方法，其特征在于，步骤(2)中氢氧化钠和2-甲基咪唑复合凝固浴中氢氧化钠的质量百分数为5.0％～

10.0％，2-甲基咪唑的质量百分数为5.0％～10.0％，余量为去离子水。

6.根据权利要求1所述的一种基于凝胶原位生长包覆MOFs的造纸加填方法，其特征在于，步骤(3)中反应温度为室温-120℃，反应时间为4h-48h。

7.根据权利要求1所述的一种基于凝胶原位生长包覆MOFs的造纸加填方法，其特征在于，步骤(4)中壳聚糖的绝干质量与稀释浆料中纤维素纤维的绝干质量之比为1:99～7:3。
