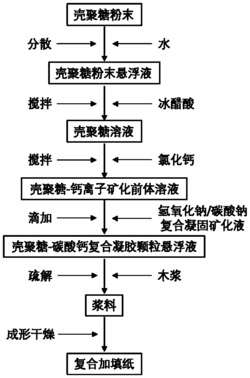

1.一种基于凝胶原位生长包覆碳酸钙填料的造纸加填方法，其特征在于，包括以下步骤：

(1)称取壳聚糖粉末，在去离子水中充分分散，得到壳聚糖粉末悬浮液；加入冰醋酸，搅拌溶解得到壳聚糖溶液；再加入无水氯化钙，充分搅拌溶解，得到壳聚糖-钙离子矿化前体溶液；

(2)在搅拌作用下，向壳聚糖-钙离子矿化前体溶液滴加氢氧化钠/碳酸钠复合凝固矿化液，至壳聚糖完全形成凝胶，得到壳聚糖-碳酸钙复合凝胶颗粒悬浮液；过滤分离后将产物洗涤直至pH为7，得到壳聚糖-碳酸钙复合凝胶颗粒；

(3)将木浆疏解后，加水稀释进行磨浆；磨浆完成后继续加水稀释，得到稀释浆料；向稀释浆料中加入壳聚糖-碳酸钙复合凝胶颗粒，并混合均匀形成抄纸纸料；采用抄纸纸料进行抄纸，得到复合加填纸。

2.根据权利要求1所述的一种基于凝胶原位生长包覆碳酸钙填料的造纸加填方法，其特征在于，步骤(1)中壳聚糖溶液壳聚糖的质量浓度为0.1％～1.0％。

3.根据权利要求2所述的一种基于凝胶原位生长包覆碳酸钙填料的造纸加填方法，其特征在于，步骤(1)中冰醋酸与去离子水的体积比为1:99～3:97。

4.根据权利要求3所述的一种基于凝胶原位生长包覆碳酸钙填料的造纸加填方法，其特征在于，步骤(1)中无水氯化钙与壳聚糖的质量比为0.1:1～9:1。

5.根据权利要求1所述的一种基于凝胶原位生长包覆碳酸钙填料的造纸加填方法，其特征在于，步骤(2)中氢氧化钠/碳酸钠复合凝固矿化液中氢氧化钠的质量百分数为5.0％～10.0％，碳酸钠的质量百分数为5.0％～10.0％。

6.根据权利要求1所述的一种基于凝胶原位生长包覆碳酸钙填料的造纸加填方法，其特征在于，步骤(2)中搅拌速率为200～1000r/min。

7.根据权利要求1所述的一种基于凝胶原位生长包覆碳酸钙填料的造纸加填方法，其特征在于，步骤(3)中壳聚糖-碳酸钙复合凝胶颗粒的质量与稀释浆料中纤维素纤维的绝干质量之比为1:9～5:5。
