专利号: 2019111947991
申请人: 华南理工大学广州学院
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般车辆
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

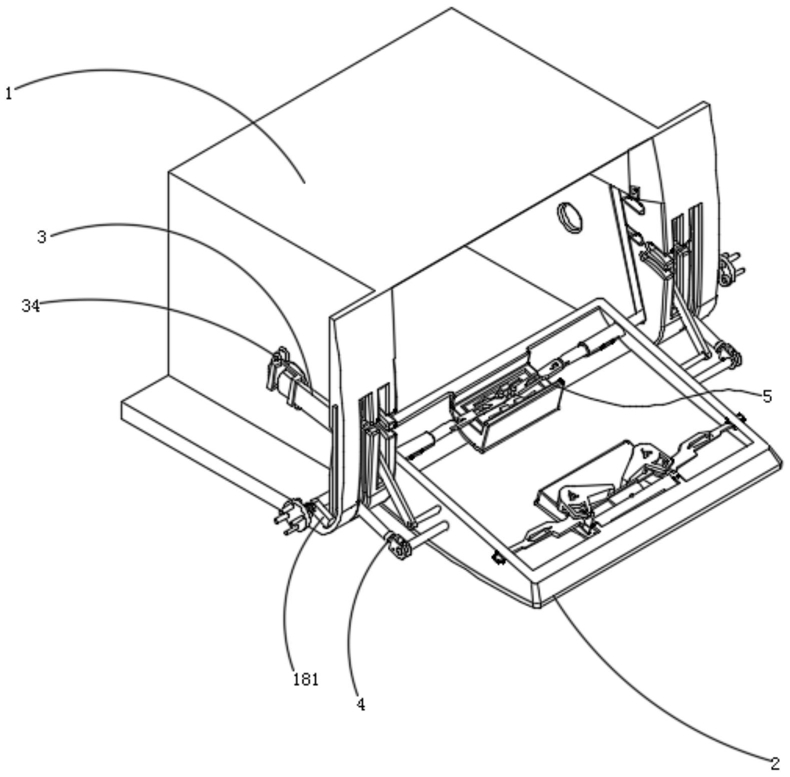

1.一种可折叠为桌子的汽车手套箱,其特征在于:包括下箱锁、箱体、箱盖、可控气弹簧和阻尼器;

箱体的前侧设有箱体开口,箱体外部两侧壁中部开孔,开孔上设置有用于安装阻尼器的旋转底座,箱体左右侧壁设有从箱体底部向顶部倾斜延伸的滑槽,滑槽上设有水平转轴,滑槽上有两处以上横向滑槽,横向滑槽与滑槽相连通,箱体左右侧壁上各有两处由于箱体前侧向后侧延伸的横向凹槽,箱体开口两侧有向远离箱体左右两侧壁方向凸出的滑槽板,滑槽板与箱体左右侧壁垂直设置,每块滑槽板上在靠近箱体的一侧设有从箱体底部向箱体顶部方向延伸的第一滑槽,滑槽板上在远离箱体方向上设有从箱体底部向箱体顶部方向延伸的第二滑槽,第一滑槽与第二滑槽之间有连接的第一凹槽;

滑槽板的一侧壁上设置有固定板滑槽,固定板滑槽内滑动设置有固定板,固定板上设有第三滑槽,第三滑槽大小与第二滑槽大小相等,固定板上还设有与第三滑槽相连通的第三凹槽,第三凹槽水平高度与第一凹槽水平高度相等,第三凹槽的大小与第一凹槽的大小相匹配;固定板的顶部边缘设置有固定夹;

箱盖包括箱盖架和设置在箱盖架上方的箱盖,箱盖架通过水平转轴与箱体相连,水平转轴穿过箱体侧壁的滑槽设置,水平转轴的一端上设置有销钉底座,水平转轴的一端上套有弹簧,箱盖架左右两侧壁各设有一上侧柱体和一下侧柱体;

下箱锁设置在箱盖下部,下箱锁包括按钮、按钮滑轨、拉杆、连接杆和轴套,所述按钮穿过所述按钮滑轨连接拉杆,,拉杆另一端与连接杆的一端相连,连接杆的另一端与水平转轴的另一端相连,连接杆上有导向滑块凸起,箱盖架上设有轴套,连接杆穿过轴套,轴套上设有与导向滑块对应的导向滑槽;

阻尼器包括旋转底座、滑块部和活动杆,箱体侧壁上位于旋转底座两侧边缘设有限位器凸起,阻尼器的滑块部通过旋转底座安装在箱体上,滑块部的另一端连接活动杆的一端,活动杆的另一端穿过第一滑槽连接箱盖架侧壁中部延伸的下侧柱体;

可控气弹簧一端连接在水平转轴上,可控气弹簧的另一端与箱盖架侧壁中部延伸的上侧柱体滑动连接。

2.如权利要求1所述一种可折叠为桌子的汽车手套箱,其特征在于,箱盖上还设有上箱锁,上箱锁包括上箱锁开关、旋转件和锁销,所述上箱锁开关设置在箱盖上,所述旋转件设置箱盖内侧,旋转件的一端与上箱锁开关连接,旋转件的另一端与锁销的一端连接。

3.如权利要求2所述一种可折叠为桌子的汽车手套箱,其特征在于,所述箱体开口左右内侧上部有上箱锁套,上箱锁套与锁销的另一端匹配设置。

4.如权利要求1所述一种可折叠为桌子的汽车手套箱,其特征在于,所述可控气弹簧在连接箱盖的一端设有阀门。

5.如权利要求1所述的一种可折叠为桌子的汽车手套箱,其特征在于,所述拉杆上设有三角形滑槽,所述连接杆上设有限位杆,所述限位杆连接三角形滑槽,所述三角形滑槽上设有第二凹槽。

6.如权利要求4所述的一种可折叠为桌子的汽车手套箱,其特征在于,所述可控气弹簧连接箱盖的上侧柱体的一端设有连接件,所述可控气弹簧通过所述连接件与箱盖的上侧柱体连接,所述连接件两侧分别设有连接板,所述连接板上设有孔位,连接件之间形成避让槽,可控气弹簧的阀门设置在避让槽上。

7.如权利要求1所述的一种可折叠为桌子的汽车手套箱,其特征在于,所述滑槽位于箱体底部的一端设有定位套,定位套的一端与水平转轴的另一端相连,定位套的另一端与连接杆的一端相连。

8.如权利要求1-7所述的一种可折叠为桌子的汽车手套箱工作方法,其特征在于,包括手套箱工作模式和桌子工作模式,在手套箱工作模式下,按压下箱锁中按钮,按钮带动拉杆向弹簧所在方向移动,从而弹簧压缩,且按钮带动水平转轴移动,可控气弹簧的另一端滑出上侧柱体,水平转轴带动固定板上第三凹槽滑动到与第一凹槽相对应的位置,然后通过打开或关闭上箱锁,在阻尼器的驱动下箱盖绕水平轴旋转打开或关闭箱盖;在桌子工作模式下,先打开上箱锁,然后按压下箱锁中的按钮,按钮带动拉杆在弹簧的弹性作用下,使得水平转轴移动,水平转轴移动带动固定板在固定板滑槽内移动,直到固定板上第三滑槽与第二滑槽的位置对齐,可控气弹簧的另一端滑入上侧柱体上,控制可控气弹簧和阻尼器驱动箱盖运动,同时连接杆在滑槽中滑动到横向滑槽的末端实现桌子的状态。

9.根据权利要求8所述的一种可折叠为桌子的汽车手套箱工作方法,其特征在于,在“连接杆在滑槽中滑动到横向滑槽”步骤之后还包括:关闭可控气弹簧的阀门,通过锁定可控气弹簧支撑固定箱盖。
