1.一种链珠状Cu2O‑Mn3O4/NiO复合材料的制备方法，其特征在于，具体包括如下步骤：

1）首先将聚丙烯腈溶于DMF中，搅拌均匀形成质量分数为14 wt%的溶液；

2）将镍盐、锰盐和铜盐按2：1：1的质量比分别依次加入到步骤1制备的溶液中，搅拌均匀后转移到针筒内进行静电纺丝，进行静电纺丝的条件为：高度为10～20 cm、流速0.1～

0.8 mL/h、电压为10～20 kV；

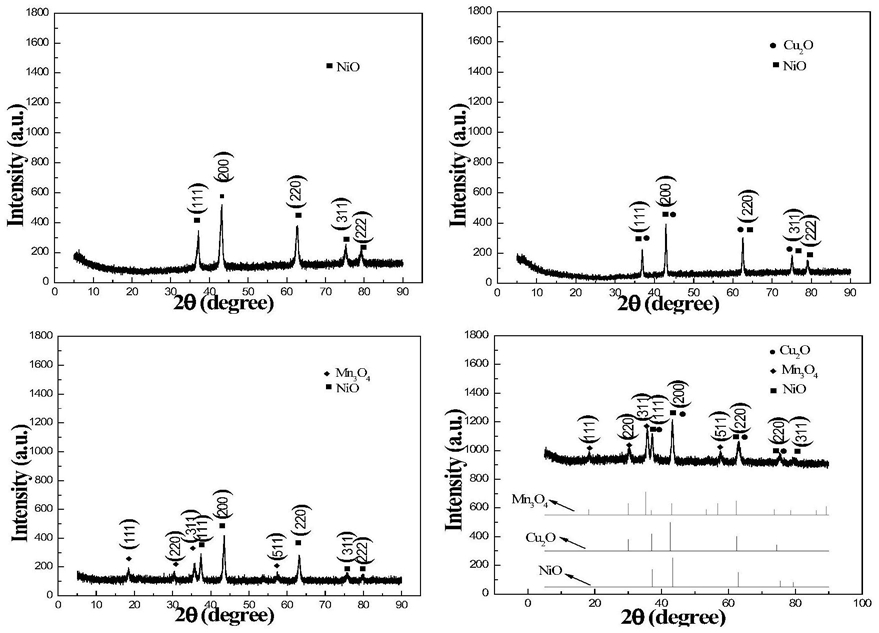

3）将步骤2得到的复合纳米纤维垫置于马弗炉中煅烧，煅烧温度从室温逐步升温至500℃，煅烧11 h即得Cu2O‑Mn3O4/NiO复合材料；

所得复合材料中，金属Cu离子和Mn离子的质量分数为5 wt%‑15 wt%。

2.如权利要求1所述的一种链珠状Cu2O‑Mn3O4/NiO复合材料的制备方法，其特征在于，在步骤2中，所述镍盐选自乙酸镍、硝酸镍；所述锰盐选自乙酸锰、硝酸锰；所述铜盐选自乙酸铜、硝酸铜。

3.如权利要求1‑2中任一项所述的一种链珠状Cu2O‑Mn3O4/NiO复合材料的制备方法制备的链珠状Cu2O‑Mn3O4/NiO复合材料，其特征在于，该复合材料是以静电纺丝法为主要制备方法，再辅以炭化过程合成的。
