专利号: 2019111694057
申请人: 丁连明
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

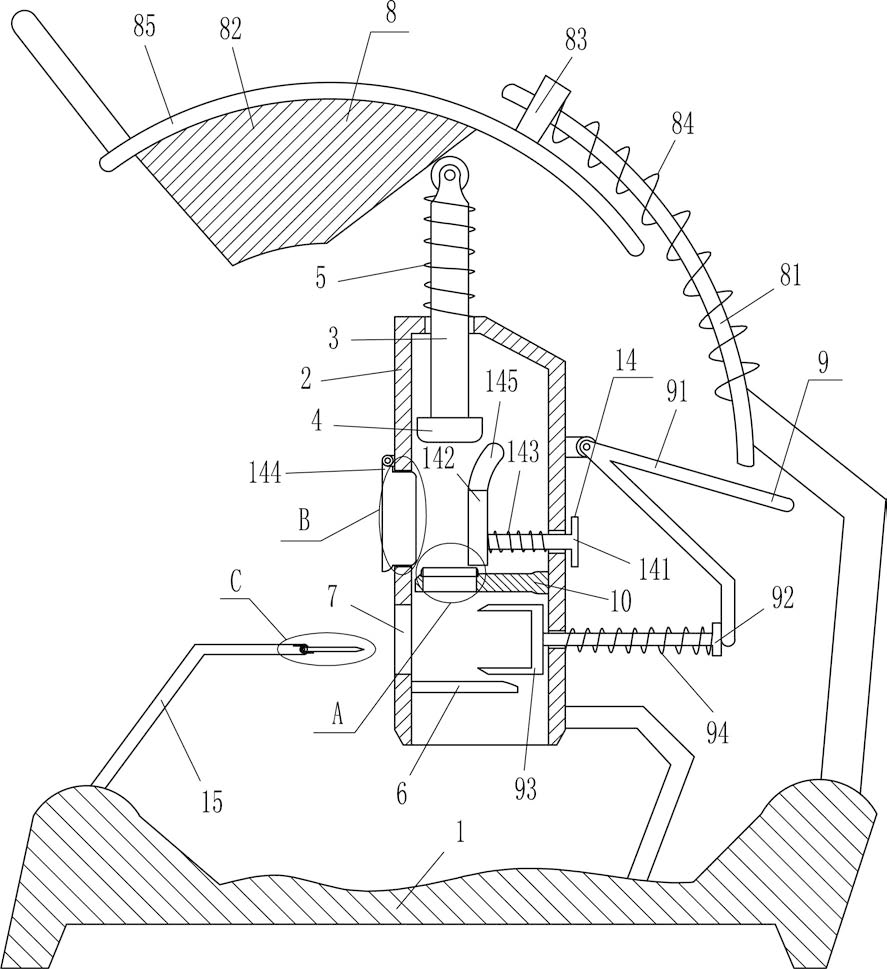

1.一种马蹄加工用削皮装置,包括有底座和筒体,底座顶部设有筒体,其特征在于,还包括有推动机构、固定板、驱动机构、切割机构、放置块和环形切刀,筒体远离底座的一部设有推动机构,所述推动机构用于推动马蹄向下移动,筒体左侧靠近底座的一侧开有进料口和出料口,可使马蹄放置的放置块安装于筒体内远离进料口的一侧,固定块靠近进料口的一部开有通孔,且环形切刀安装于固定块顶部靠近进料口的一部,可对马蹄放置的固定板安装于筒体内靠近底座的一侧,且固定板位于出料口下方,筒体远离环形切刀的一侧设有与出料口配合的切割机构,切割机构用于对马蹄的削皮,底座靠近切割机构的一侧设有驱动机构,驱动机构用于驱动推动机构和切割机构运动。

2.根据权利要求1所述的一种马蹄加工用削皮装置,其特征在于,推动机构包括有活动杆、推块和第一弹簧,筒体远离底座的一部滑动式的设有活动杆,活动杆靠近环形切刀的一端连接有可推动马蹄移动的推块,且活动杆靠近切割机构的一部与筒体外远离固定板的一侧之间绕接有第一弹簧,活动杆与驱动机构配合。

3.根据权利要求2所述的一种马蹄加工用削皮装置,其特征在于,驱动机构包括有弧形导杆、异形块、弧形滑套、第二弹簧和弧形杆,所述底座靠近切割机构的一侧固接有弧形导杆,弧形导杆上滑动式的设有弧形滑套,弧形滑套靠近底座的一侧与弧形导杆下部之间绕接有第二弹簧,且弧形滑套靠近筒体的一侧固接有与切割机构配合的弧形杆,弧形杆内壁远离切割机构的一侧安装有异形块,所述异形块与活动杆接触配合。

4.根据权利要求3所述的一种马蹄加工用削皮装置,其特征在于,切割机构包括有异形杆、T型杆、U型切刀和第三弹簧,所述筒体靠近弧形板的一部滑动式的设有T型杆,T型杆靠近固定板的一端固接有可对马蹄削皮的U型切刀,U型切刀与出料口配合,且T型杆远离筒体的一端与筒体外壁之间绕接有第三弹簧,筒体外壁靠近弧形板的一侧铰接有与T型杆和弧形杆配合的异形杆。

5.根据权利要求4所述的一种马蹄加工用削皮装置,其特征在于,还包括有可对马蹄导向的导向机构,导向机构包括有T型滑杆、接触块、第四弹簧、橡胶盖和橡胶块,所述筒体靠近异形杆的一侧中部滑动式的设有T型滑杆,T型滑杆靠近进料口的一端固接有接触块,接触块靠近推块的一端固接有与推块配合的橡胶块,所述接触块靠近异形杆的一侧与筒体内壁之间连接有第四弹簧,筒体外壁远离弧形板的一侧铰接有橡胶盖,橡胶盖与进料口配合。

6.根据权利要求5所述的一种马蹄加工用削皮装置,其特征在于,还包括有L型杆、插杆和扭力弹簧,所述底座远离弧形板的一侧固接有L型杆,L型杆尾端铰接有可将马蹄固定的插杆,插杆垂直于出料口,且插杆与L型杆的铰接处设有扭力弹簧。
