专利号: 2019109990599
申请人: 淮安柯萨展示道具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

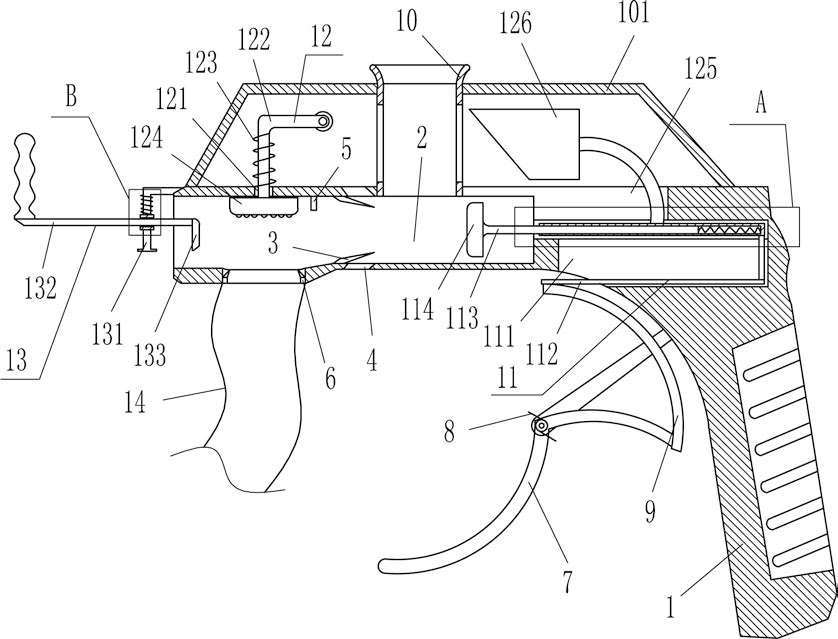

1.一种马蹄食用加工去皮装置,包括有带腔体的把手、圆筒和壳体,把手上部靠近腔体的一侧面安装有壳体,壳体上靠近腔体的位置嵌入式的安装有圆筒,且圆筒底端贯穿把手与腔体内连通,其特征在于:还包括有刀片、限位块、环形切刀、驱动机构、挤压机构和推动机构,所述把手上部靠近腔体底部的位置上嵌入式的安装有可将马蹄皮刮除的环形切刀,腔体内壁靠近环形切刀的两侧都安装有刀片,所述刀片呈倾斜设置,把手上开有与刀片相对应的出料口,所述限位块安装于腔体环形切刀与刀片之间的一侧,把手上部远离环形切刀的一部设有推动机构,推动机构用于推动马蹄向左移动,且推动机构与腔体配合,推动机构与把手之间设有挤压机构,与推动机构配合的驱动机构设置在把手上远离腔体的一侧。

2.如权利要求1所述的一种马蹄食用加工去皮装置,其特征在于:驱动机构包括有摆动杆、扭力弹簧和弧形齿条,所述把手上远离腔体的一侧铰接有摆动杆,摆动杆与把手的铰接处设有扭力弹簧,摆动杆靠近把手的一端连接有弧形齿条,且弧形齿条与推动机构配合。

3.如权利要求2所述的一种马蹄食用加工去皮装置,其特征在于:推动机构包括有活动齿条、活动杆、推块、套筒和第二弹簧,所述把手上部原理环形切刀的一部开有导孔,且导孔与腔体内连通,导孔内滑动式的设有套筒,套筒内设有活动杆,活动杆的其中一端固接有推块,推块位于腔体内,活动杆的另一端与套筒内壁之间连接有第二弹簧,把手上还开有内腔,所述内腔位于导孔下方且与其连通,套筒底部原理推块的位置连接有活动齿条,活动齿条尾端穿过内腔与弧形齿条啮合,且套筒顶部与挤压机构连接。

4.如权利要求3所述的一种马蹄食用加工去皮装置,其特征在于:挤压机构包括有L型杆、第一弹簧、挤压块和楔形块,所述把手上还开有第一通孔,第一通孔与腔体内连通,L型杆位于第一通孔内,L型杆靠近腔体的一端连接有挤压块,且L型杆上部与把手之间绕接有第一弹簧,把手上靠近腔体与导孔的位置开有导向孔,且导向孔与腔体和导孔连通,所述套筒顶部连接有楔形块,楔形块上部穿过导向孔,楔形块与L型杆配合。

5.如权利要求4所述的一种马蹄食用加工去皮装置,其特征在于:还包括有可将残留马蹄皮刮除的刮除机构,刮除机构包括有导杆、推杆、刮板、第三弹簧和滑套,把手原理楔形块的一侧面上部连接有导杆,导杆上滑动式的设有滑套,滑套靠近壳体的一面与导杆上部之间绕接有第三弹簧,滑套前侧开有第二通孔,所诉推杆位于第二通孔内与其滑动配合,推杆靠近挤压块的一端连接有可将马蹄皮刮除的刮板。

6.如权利要求5所述的一种马蹄食用加工去皮装置,其特征在于:还包括有软管,把手上靠近环形切刀的一侧连接有可使马蹄滑动的软管,软管与环形切刀配合。
