专利号: 2019111462168
申请人: 陈浩源
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

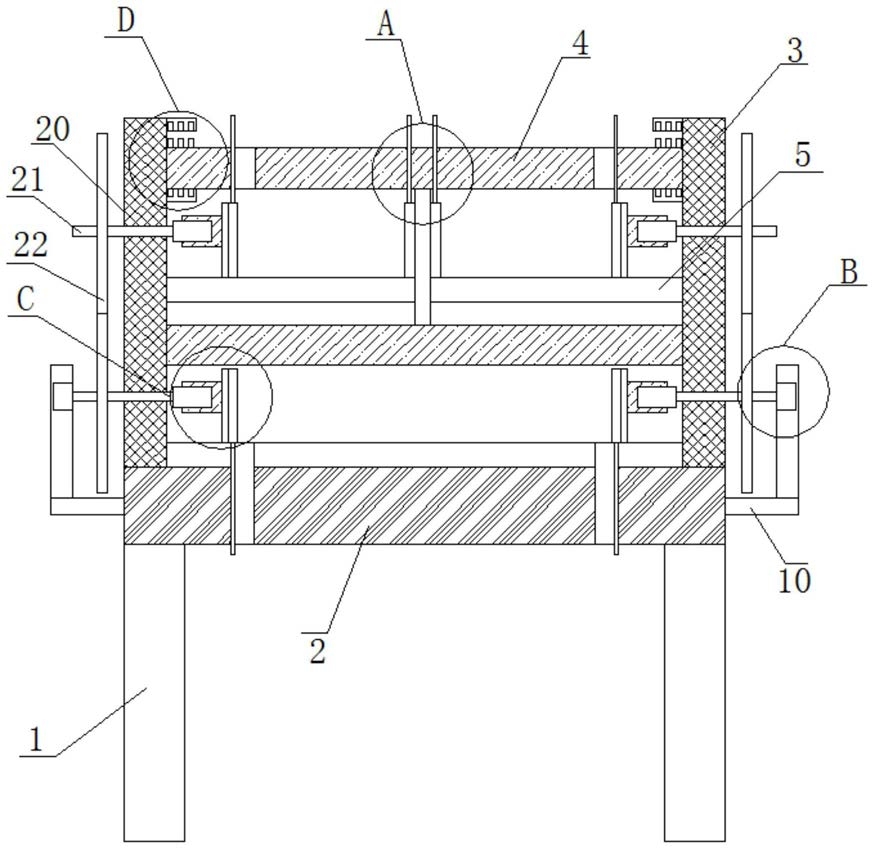

1.一种能进行书籍提升的书桌,该书桌包括:两个支撑板(1),其特征在于:两个支撑板(1)的顶部焊接有同一个桌体(2),桌体(2)的顶部两侧均焊接有侧板(3),两个侧板(3)之间滑动安装有两个顶板(4),两个侧板(3)之间固定安装有两个放置板(5),一个放置板(5)的底部与桌体(2)的顶部相接触,另一个放置板(5)位于两个顶板(4)之间,两个顶板(4)之间固定安装有连接板(6),连接板(6)贯穿放置板(5),连接板(6)的两侧均滑动安装有第一板(7),桌体(2)的两侧均焊接有横板(10),两个横板(10)相互远离的顶部一侧均焊接有竖板(11),两个竖板(11)相互靠近的一侧均开设有安装槽(12),安装槽(12)内安装有驱动电机(13),驱动电机(13)的输出轴上贯穿侧板(3),放置板(5)的顶部滑动安装有移动板(15),位于同一水平轴线上的两个移动板(15)相互远离的一侧均固定安装有牵引板(16),位于同一水平轴线上的两个牵引板(16)相互远离的一侧均开设有螺纹槽(17),螺纹槽(17)内螺纹安装有螺杆(14),侧板(3)上开设有转动孔(20),转动孔(20)内转动安装有转轴(21);

驱动电机(13)的输出轴和转轴(21)分别与相对应的螺杆(14)相焊接,驱动电机(13)输出轴的外侧固定套设有第一齿轮(19),转轴(21)的外侧固定套设有第二齿轮(22),第一齿轮(19)与第二齿轮(22)相啮合,位于同一水平轴线上的两个移动板(15)相互靠近的一侧均固定安装有第二板(18),位于上方的顶板(4)的顶部和底部均固定安装有两组固定板(23),两个侧板(3)相互靠近的一侧均固定安装有两个嵌置板(24),桌体(2)上设有开关,开关与驱动电机(13)电性连接;

位于同一竖直轴线上的两个嵌置板(24)相互靠近的一侧均开设有多个固定槽(25),位于下方的固定板(23)与固定槽(25)相卡装;

位于同一竖直轴线上的两个第二板(18)相互远离的一侧和第一板(7)的顶部均固定安装有拉板(8),位于上方的顶板(4)的顶部开设有拉孔(9),与第一板(7)相连接的第一板(7)贯穿拉孔(9),与第二板(18)相连接的拉板(8)分别贯穿顶板(4)、放置板(5)和桌体(2)。

2.根据权利要求1所述的能进行书籍提升的书桌,其特征在于:位于同一组的固定板(23)的数量均为三到五个,且位于同一组的三到五个固定板(23)等间距间隔设置。

3.根据权利要求1所述的能进行书籍提升的书桌,其特征在于:所述固定槽(25)的侧壁上安装有密封圈,且固定板(23)与相对应密封圈的内侧滑动连接。

4.根据权利要求1所述的能进行书籍提升的书桌,其特征在于:两个驱动电机(13)相互远离的一侧均焊接有安装板,且驱动电机(13)通过安装板螺纹固定于安装槽(12)远离安装槽(12)开口的一侧内壁上。

5.根据权利要求1所述的能进行书籍提升的书桌,其特征在于:所述转轴(21)位于转动孔(20)内部的外侧安装有滑块,转动孔(20)的内壁上设有环形滑轨,且滑块与环形滑轨滑动连接。

6.根据权利要求1所述的能进行书籍提升的书桌,其特征在于:所述第一齿轮(19)与第二齿轮(22)的规格相同。
