1.一种使用胆碱类低共熔溶剂分离木质纤维中综纤维素的方法，其特征在于，包括：将苯醇抽提后的木粉与胆碱类低共熔溶剂混合、加热，搅拌，得混合液；

将混合液抽滤，收集固体残渣、洗涤、干燥，得到综纤维素；

其中，所述胆碱类低共熔溶剂的制备方法，包括：将氯化胆碱和碱性物质混合，分散在醇溶剂中，反应温度20 80℃下加热搅拌1 8 h，过~ ~

滤，保留上清液，加酸，干燥，制得氢键受体；所述碱性物质为氢氧化钠、氢氧化钾中的至少一种；所述醇溶剂为甲醇、乙醇中的一种或两种的混合；所述酸为甲酸、乙酸、丙酸、丁酸、乳酸中的一种或几种的混合；

将氢键受体与氢键供体加热、混合均匀，得低共熔溶剂；所述氢键供体为甲酸、乙酸、丙酸、丁酸、乳酸中的一种或几种的混合。

2.如权利要求1所述的使用胆碱类低共熔溶剂分离木质纤维中综纤维素的方法，其特征在于，所述氢键受体和氢键供体的物质的量之比为1:1 1:20，反应温度30 80 ℃。

~ ~

3.如权利要求1所述的使用胆碱类低共熔溶剂分离木质纤维中综纤维素的方法，其特征在于，所述木粉与低共熔溶剂的固液比1:30 35。

~

4.如权利要求1所述的使用胆碱类低共熔溶剂分离木质纤维中综纤维素的方法，其特征在于，将苯醇抽提后的木粉与胆碱类低共熔溶剂混合、加热至140 160℃，搅拌12 14 h。

~ ~

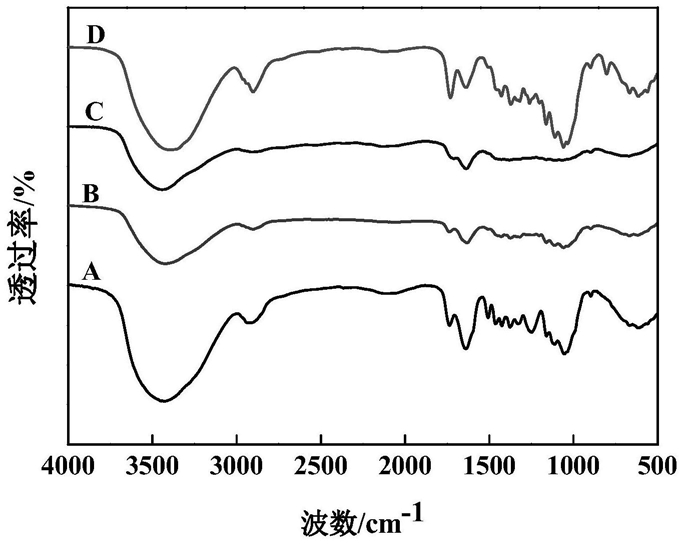

5.权利要求1‑4任一项所述的方法制备的综纤维素。

6.权利要求5所述的综纤维素在制备生物基产品中的应用，其特征在于，所述生物基产品包括：生物质燃料、节能保温材料、功能高分子材料。

7.权利要求6所述的综纤维素在制备生物基产品中的应用，其特征在于，所述功能高分子材料为热固性树脂材料。
