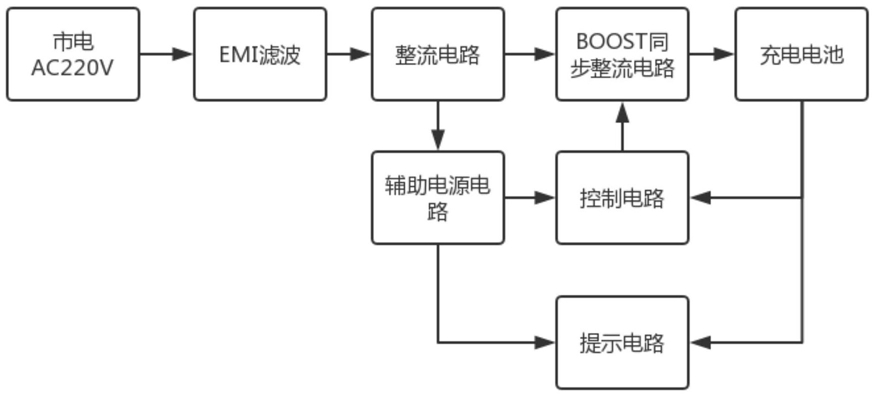

1.一种实现动力电池快速充电的系统,其特征在于,包括与市电连接的EMI滤波电路,与EMI滤波电路连接的整流电路,同时与整流电流连接的BOOST同步整流电路与辅助电源电路,与BOOST同步整流电路连接的充电电池,同时与充电电池和辅助电源电路连接并将信号反馈至BOOST同步整流电路的控制电路,以及同时与充电电池和辅助电源电路连接的提示电路;
所述EMI滤波电路包括两端分别接入市电的电容C1,输入端分别与电容C1两端连接的变压器T1,两端分别与变压器输出端连接的电容C2,串联后分别与电容C2两端连接的电容C3与电容C4,输入端同时与电容C2两端连接的变压器T2,其中,电容C3一端接电容C2一端接地,并且变压器T2的输出端与整流电路连接;
其中,与市电连接的EMI滤波电路、整流电路和BOOST同步整流电路构成主电路。
2.根据权利要求1所述的一种实现动力电池快速充电的系统,其特征在于,所述整流电路为桥式整流电路,所述桥式整流电路的AC端与变压器T2的输出端连接,桥式整流电路正负端分别接滤波电容C5和BOOST同步整流电路,其中,电容C5为电解电容,正极接桥式整流的正极。
3.根据权利要求2所述的一种实现动力电池快速充电的系统,其特征在于,所述BOOST同步整流电路包括正负极分别与桥式整流电路正负端连接的电解电容C6,分别与电解电容C6两端连接的电容C7,一端电解电容C6正极端连接的电感L1,漏极与电感L1另一端连接、源极与电解电容C6负极连接的MOS管Q2,源极与MOS管Q2漏极连接的MOS管Q1,并联后正极端接MOS管Q1漏极、负极端接MOS管Q2源极的电解电容C8和电容C9,其中,电容C9的两端与充电电池连接,并且MOS管Q2源极接地。
4.根据权利要求3所述的一种实现动力电池快速充电的系统,其特征在于,所述控制电路包括第6引脚与BOOST同步整流电路中MOS管Q1源极连接的驱动芯片IR2111,一端与驱动芯片IR2111第6引脚连接、另一端与MOS管Q1栅极连接的电阻R4,一端与驱动芯片IR2111第7引脚连接、另一端与MOS管Q1栅极连接的电阻R1,一端与驱动芯片IR2111第6引脚连接、另一端与驱动芯片IR2111第8引脚连接的电容C10,一端与驱动芯片IR2111第4引脚连接、另一端与MOS管Q2栅极连接的电阻R7,一端与MOS管Q2栅极连接、另一端接地的电阻R8,正极与驱动芯片IR2111第1引脚连接、负极与驱动芯片IR2111第8引脚连接的二极管D5,一端与驱动芯片IR2111第1引脚连接、另一端与驱动芯片IR2111第3引脚连接的电容C11,一端与驱动芯片IR2111第1引脚连接、另一端与驱动芯片IR2111第2引脚连接的电阻R3,集电极与驱动芯片IR2111第2引脚连接、发射极接地的三接管Q3,以及一端与三极管Q3基极连接、另一端接单片机的电阻R5,其中,驱动芯片IR2111第1引脚接12V,驱动芯片IR2111第3引脚接地。
